Modul F&Home Alarm rH-AC15S4R4
Gibanje cene
LOKACIJE TRGOVIN
Modul rH-AC15S4R4 je namenjen integriranju sistemov F & Home Radio z različnimi alarmnimi ploščami. Ima 15 visoko-uporovnih analognih vhodov, 4 relejne releje z majhno...
Preberi cel opis
216,55 €
2-8 dni
+ stroški dostave
Ponudba trgovine Wlan-Sat za izdelek Modul F&Home Alarm rH-AC15S4R4. Pravilnost cene in podatkov preveri na spletni strani trgovine.
Pomembna informacija
Proizvajalec
Cuin
Ceneje.si Unique Identification Number
CX0474331E
Prijavi napako
PODOBNI IZDELKI

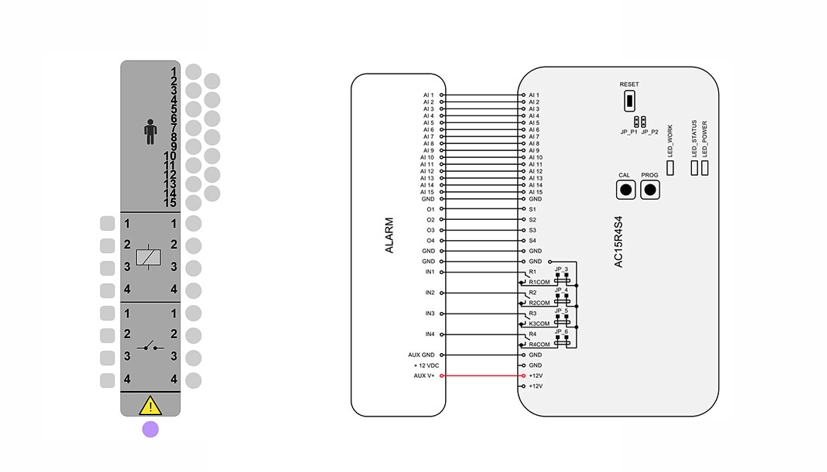

Simbol v programski opremi za načrtovanje in konfiguracijo: Simbol rH-AC15S4R4 Modul RH-AC15S4R4 predstavlja objekt, ki je sestavljen iz treh segmentov in dodatnega izhoda. Prvi segment je sestavljen iz 15 izhodnih kanalov, od katerih vsaka zagotavlja binarni rezultat primerjave z referenčno raven. V vsakem posameznem kanalu algoritem primerja vhodno napetost z referenčno napetostjo, ki temelji na fizični primerjavi - ko je odstopanje od referenčne napetosti manjše od +/- 0,6 V, ustrezni izhod ustvari logično stanje "0", v nasprotnem primeru izhodno stanje je "1". Drugi segment je sestavljen iz štirih binarnih (dvovrstnih) vhodov in ustreznih štirih binarnih relejnih izhodov. Vhodi nadzorujejo releje, izhodi pa zagotavljajo informacije o stanju posameznih relejev. Tretji segment je sestavljen iz štirih kanalov, ki berejo informacije o stanju (vklop / izklop) priključenih stikov. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (1/0). Poleg tega ima modul izhod "napaka kode", ki ustvarja logično stanje "1", ko objekt izgubi komunikacijo z modulom. Po ponovnem zagonu sporočila se stanje vrne na »0«. Namestitev: Namestitveni diagram slika2 Povežite GND (ozemljitvene) zatiči modula in alarmne plošče. Vhod AI s senzorji gibanja (vzporedno z vhodi alarmne plošče). Prepričajte se, da v zaščitenih območjih ni nobene osebe (vsi senzorji morajo biti neaktivni). Za 3 sekunde pritisnite tipko CAL (dokler LED diode AI1 - AI15 ne utripajo), da nastavite referenčne nivoje. Registrirajte modul rH-AC15S4R4 v sistemu. Branje statusa alarmne plošče prek vhodov z opto-izolatorji: Alarmna plošča nudi informacije na izhodih OC (open collector). Oblika signalov se lahko programira v panelu. Berejo jih opto-izolirani vhodi modula rH-AC15S4R4. Nadzor alarmne plošče preko relejnih izhodov slika2: Vhodi alarmne plošče se aktivirajo s kratkim kratkim pritiskom na GND. Oblika signala se lahko nastavi na plošči. Stanje plošče lahko spremenite z modulom rH-AC15S4R4 prek priključenih relejnih izhodov. Na ta način lahko uporabnik hitro aktivira alarmni sistem brez uporabe kodirnika, npr. S pritiskom na en sam gumb.
