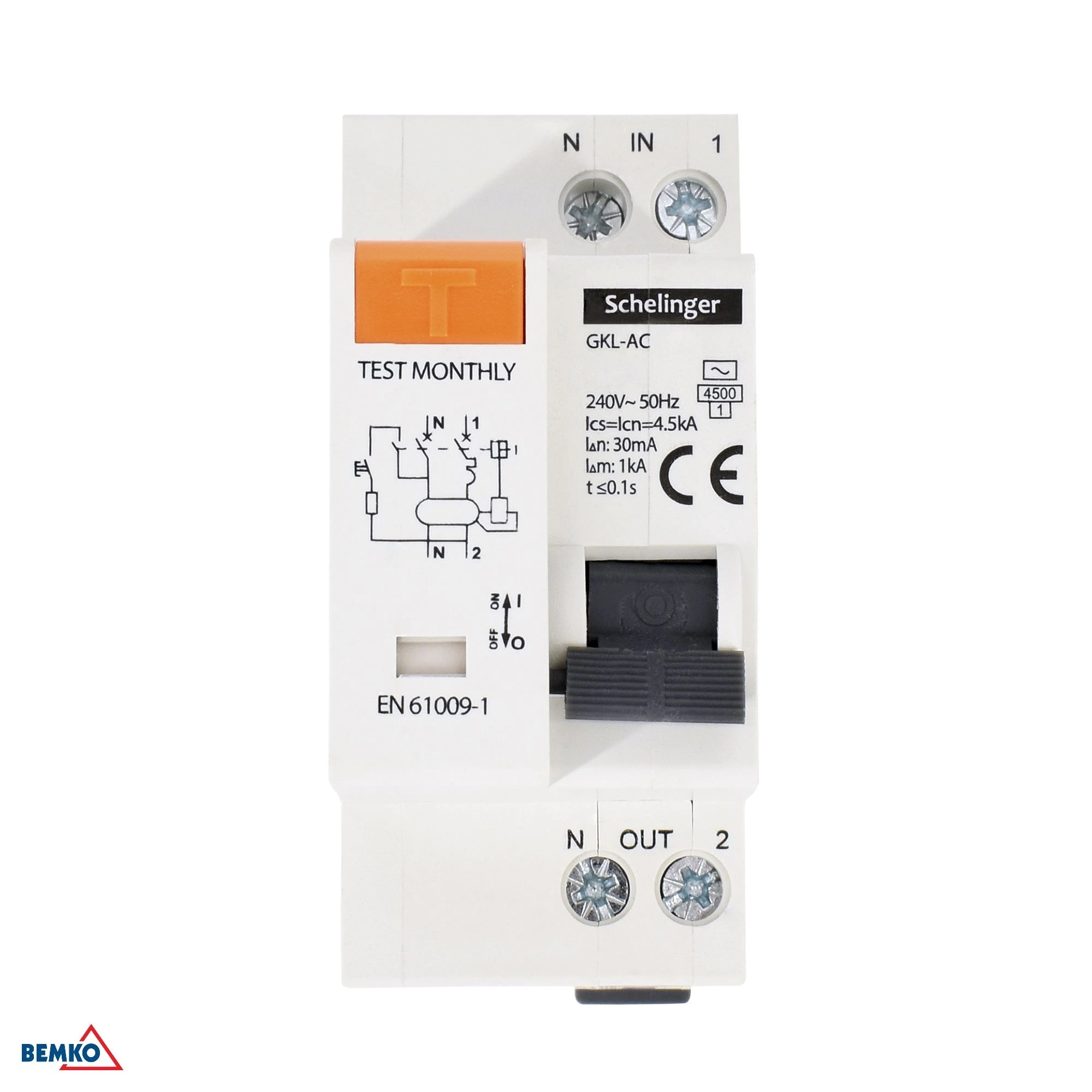

Prúdový chránič s nadprúdovou ochranou 2P C 20A 30mA typ AC Schelinger BM-A08-GKL-AC-C20

Kombinovaný modulový prístroj Schelinger spája funkciu prúdového chrániča a ističa v jednom tele. Je určený na ochranu elektrického obvodu pred poruchovým prúdom aj nadprúdom, takže šetrí miesto v rozvádzači a zjednodušuje inštaláciu. Vďaka menovitému prúdu 20 A, citlivosti 30 mA a charakteristike C je vhodný pre bežné domové aj menšie komerčné rozvody, kde je dôležitá spoľahlivá ochrana obvodov.

• Kombinácia prúdového chrániča a nadprúdovej ochrany v jednom module.
• Citlivosť 30 mA pre účinnú ochranu osôb pri poruche izolácie.
• Menovitý prúd 20 A a charakteristika C pre štandardné obvody.
• Určený na montáž na DIN/TH lištu 35 mm.
• Šírka len 2 moduly – úspora miesta v rozvádzači.

Tento prúdový chránič s nadprúdovou ochranou je praktickým riešením tam, kde chcete mať ochranu obvodu sústredenú v jednom kompaktnom zariadení. Typ AC je určený pre striedavé poruchové prúdy a pri menovitom napätí 240 V~ 50 Hz je vhodný pre bežné napájacie sústavy. Krytie IP20 zodpovedá inštalácii do rozvádzača a pracovný rozsah teplôt od -5 °C do +40 °C podporuje spoľahlivú prevádzku v štandardných podmienkach.

• Vhodný pre rozvádzače v domácnostiach, menších prevádzkach a technických miestnostiach.
• Typ AC pre obvody so striedavými poruchovými prúdmi.
• Menovité napätie 240 V~ / 50 Hz pre bežné sieťové zapojenia.
• Prevádzková teplota od -5 °C do +40 °C.
• Krytie IP20 pre montáž do chráneného elektrického rozvádzača.

Prístroj je určený na montáž na štandardnú 35 mm DIN/TH lištu. Pri návrhu zapojenia je potrebné počítať s dvojmodulovým vyhotovením a s tým, že ide o 2-pólové riešenie. Vďaka týmto parametrom sa hodí do bežných modulových rozvádzačov, kde je potrebná kombinácia ochrany proti chybovému prúdu a skratovým či nadprúdovým situáciám.

• Montáž na DIN/TH lištu 35 mm.
• 2-pólové vyhotovenie.
• Zaberá 2 moduly v rozvádzači.
• Vhodný pre modulové rozvádzače s priestorom pre štandardné ochranné prístroje.

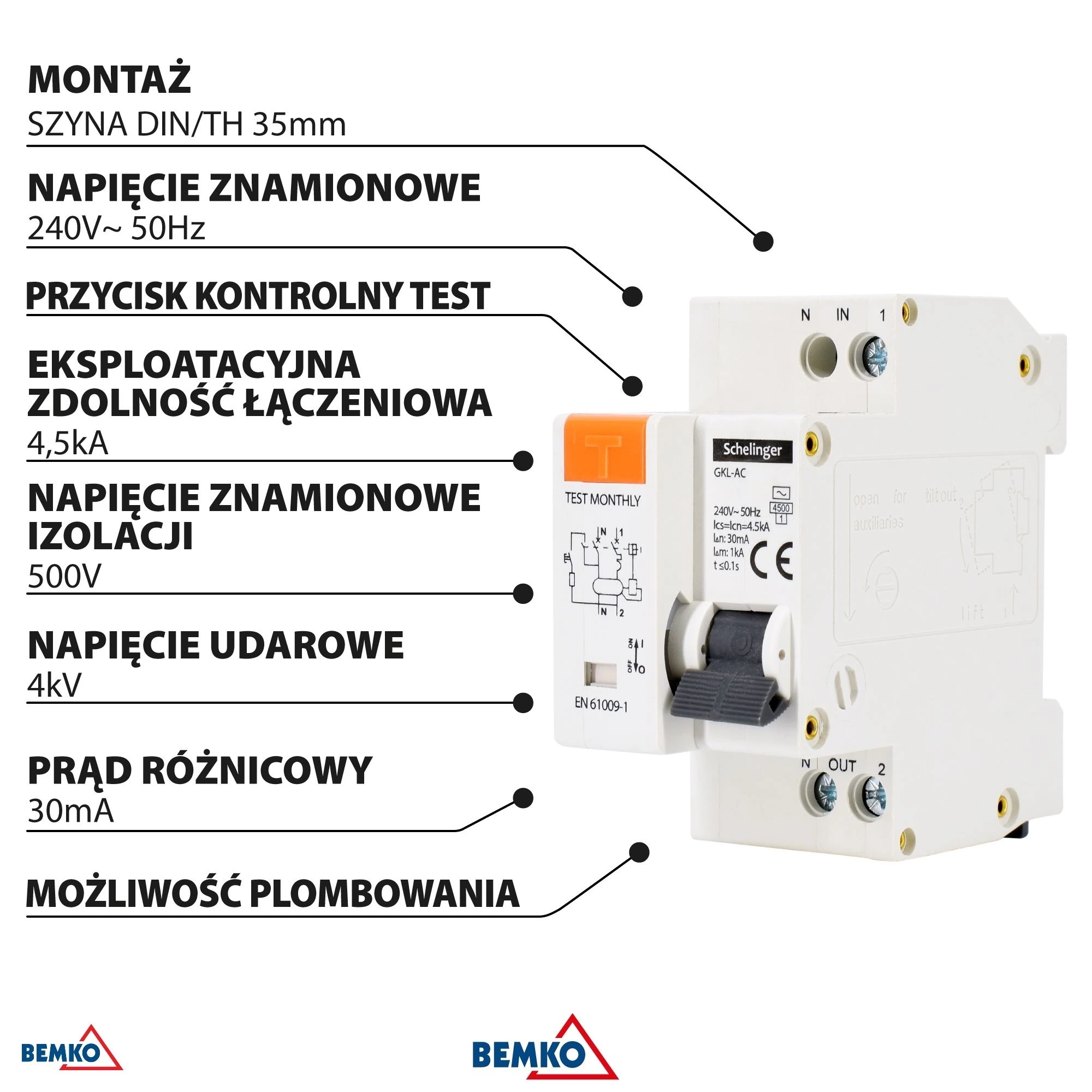

• Balenie: 60 ks
• Charakteristika: C
• Konvenčný skratový prúd: Inc: 4,5 kA
• Menovitý rozdielový prúd: 30 mA
• Výška: 74 mm
• Menovité izolačné napätie: Ui: 500 V
• Dĺžka: 77 mm
• Menovité napätie: Un: 240 V~ 50 Hz
• Počet modulov: 2
• Prevádzková vypínacia schopnosť: Ics: 4,5 kA
• Prevádzková teplota: -5 °C / +40 °C
• Menovitý prúd: In: 20 A
• Skratová vypínacia schopnosť: 1 kA
• Montáž: na DIN/TH lištu 35 mm
• Krytie: IP20
• Menovité impulzné prepätie: Uimp: 4 kV
• Typ: AC
• Šírka: 36 mm
• Značka: Schelinger
