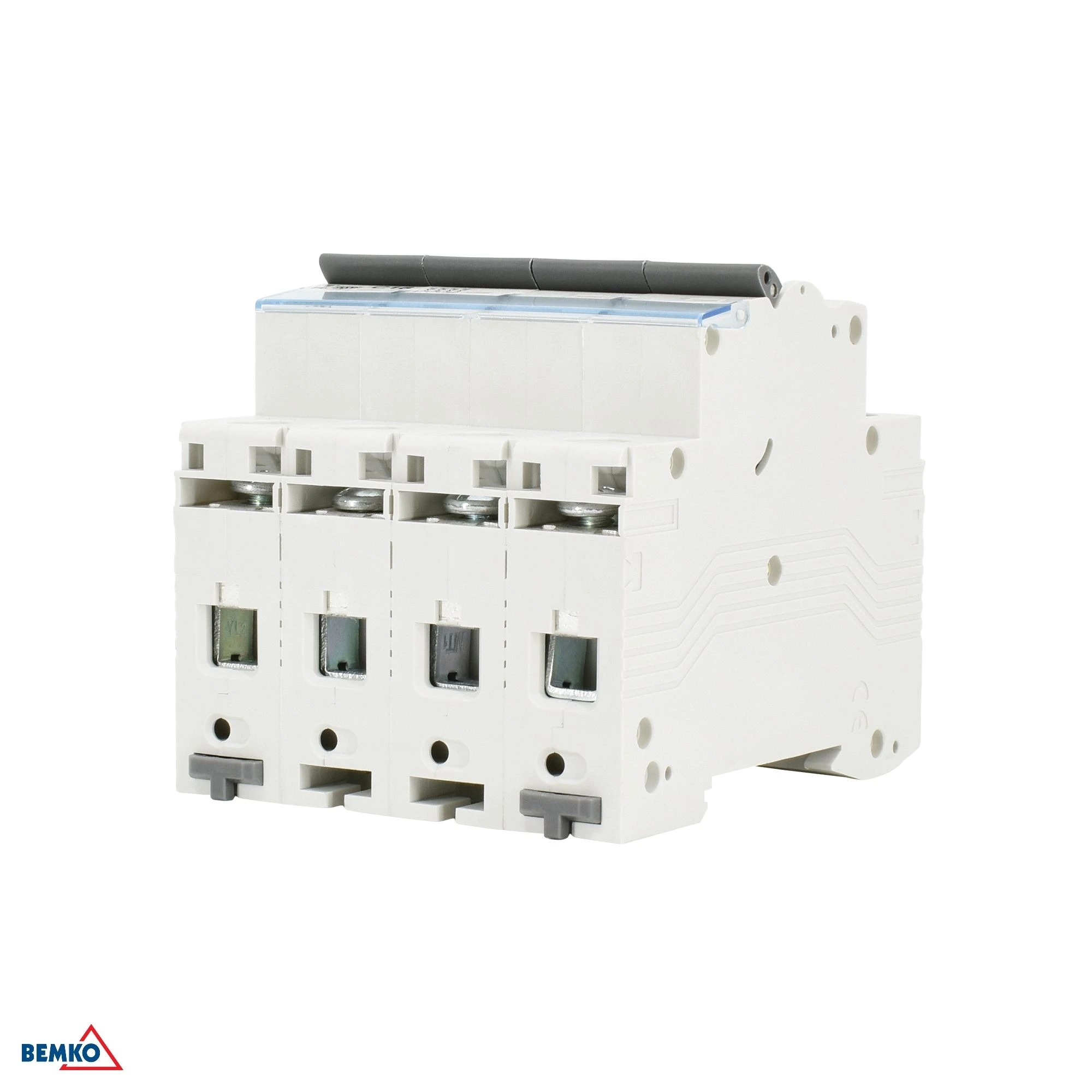

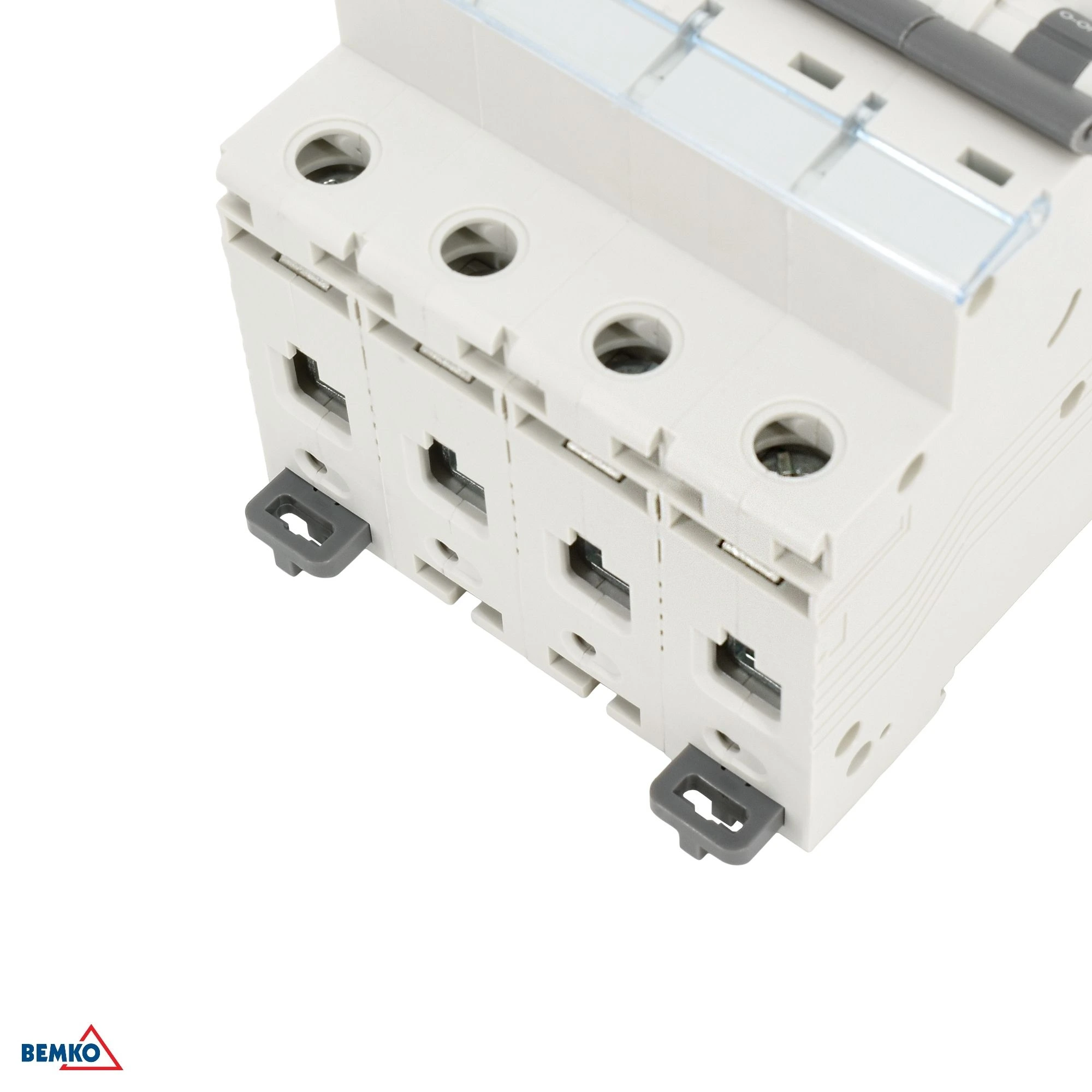

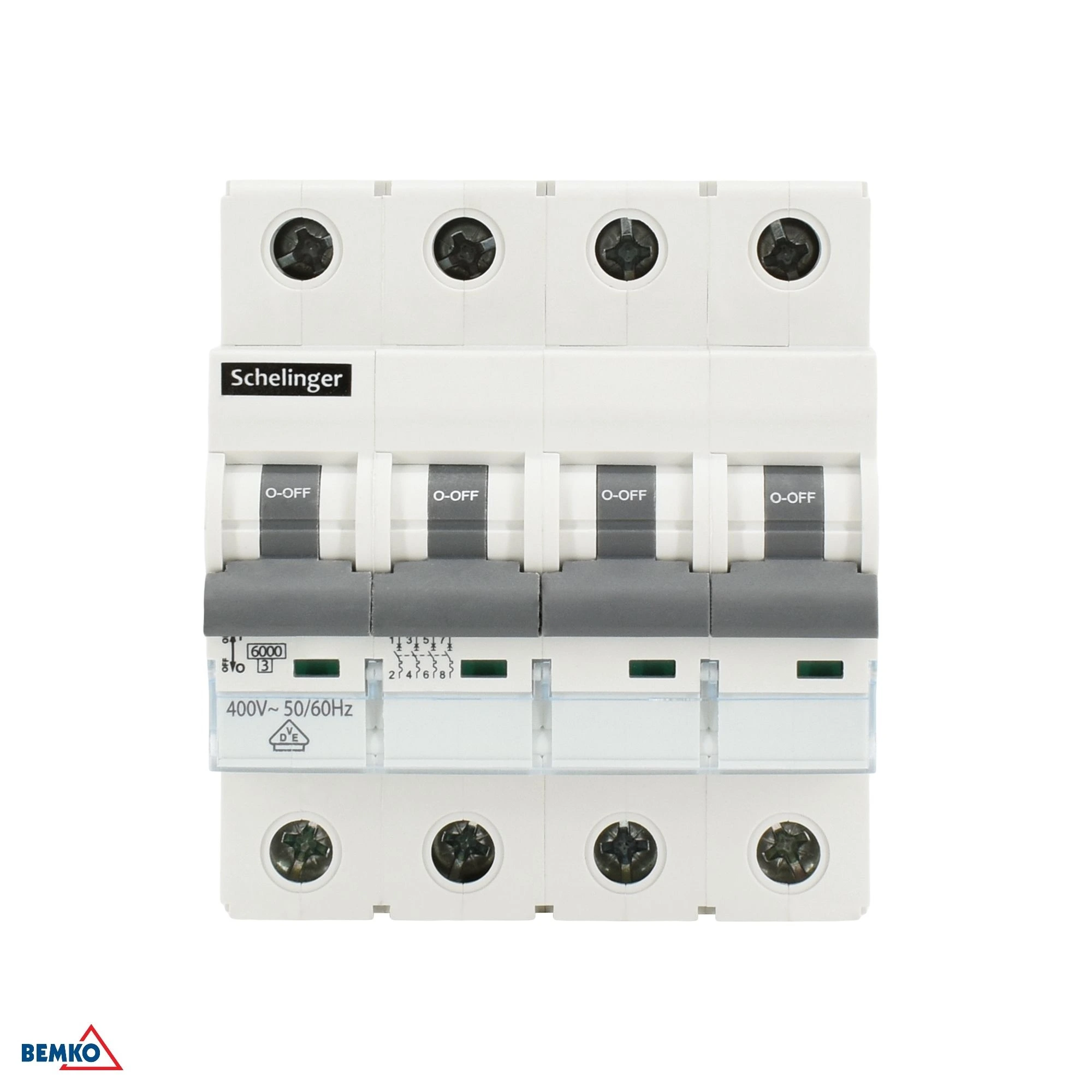

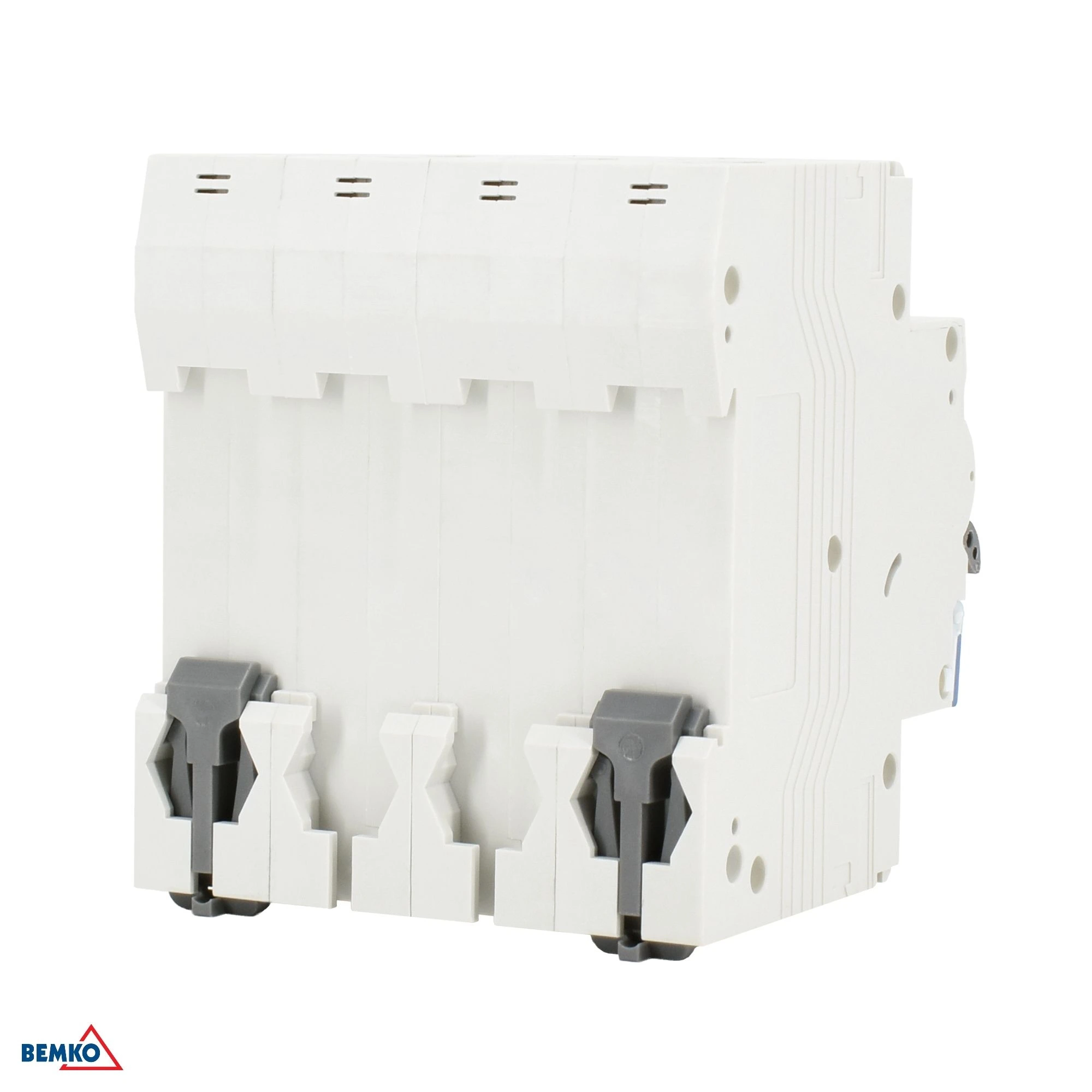

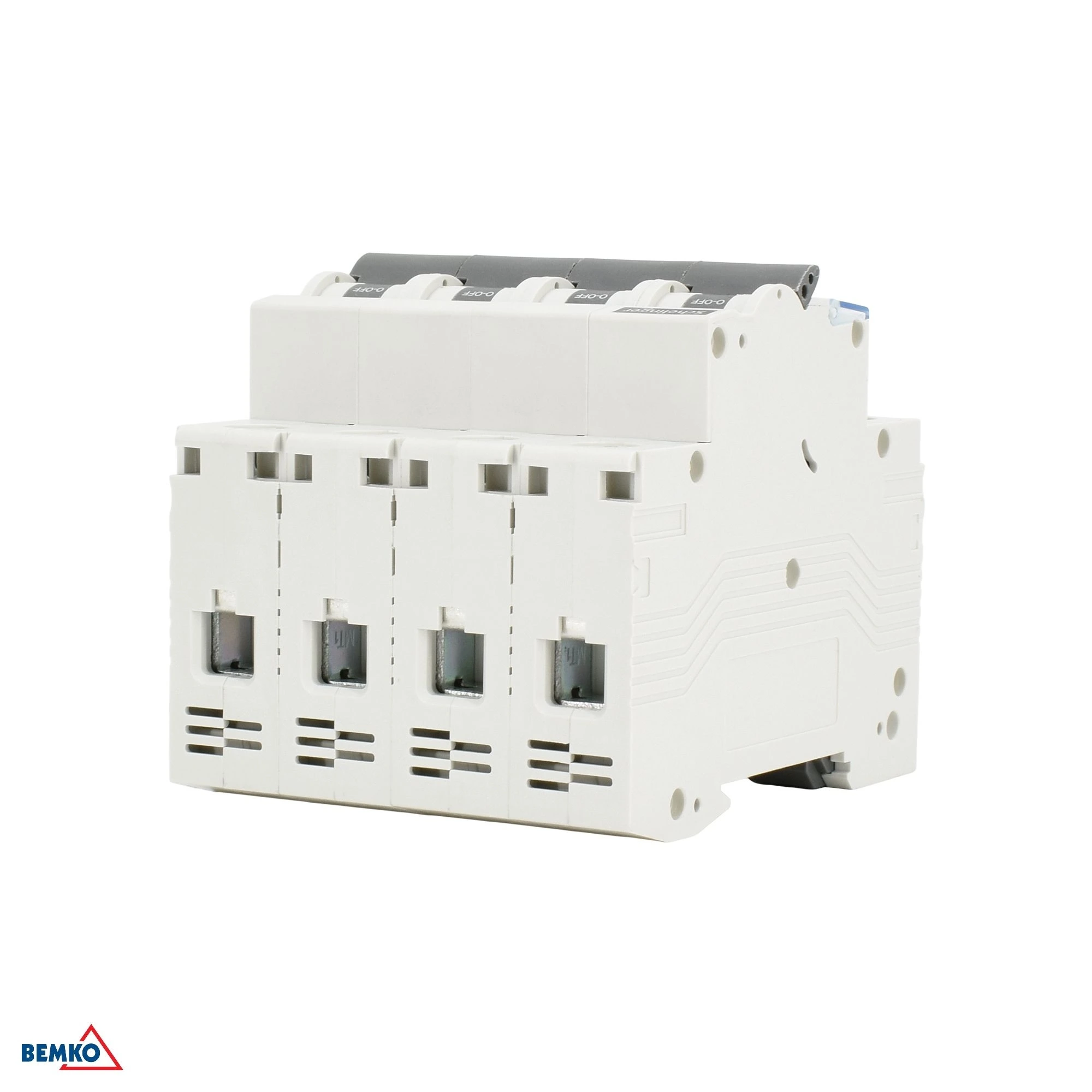

Štiričpolni modularni odklopnik 6 kA B 13 A Schelinger BM-A02-G8-4P-B13

Štiričpolni modularni odklopnik Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilnih omaricah. Zaradi nazivnega toka 13 A, karakteristike B in izklopne zmogljivosti 6 kA je primeren za običajne inštalacije, kjer je pomembna zaščita pred preobremenitvijo in kratkim stikom. Izvedba za montažo na DIN letev in štirje moduli omogočajo pregledno in prostorsko varčno namestitev v razdelilni omarici.

• Štiričpolna izvedba za trifazne tokokroge z nevtralnim vodnikom.
• Karakteristika B je primerna za standardne obremenitve z nižjimi zagonskimi tokovi.
• Izklopna zmogljivost 6 kA za učinkovito zaščito pri kratkem stiku.
• Nazivni tok 13 A za običajne razvodne vode in manjše tokokroge.
• Kompaktna modularna izvedba: 4 moduli.

Ta modularni odklopnik je namenjen za razdelilne omarice in montažo na DIN letev. Primeren je za inštalacije z nazivno napetostjo 400 V~ 50/60 Hz in za delovanje v temperaturnem območju od -5 °C do +30 °C. Pri izbiri je pomembno preveriti skladnost s projektom elektroinštalacije in zahtevanimi parametri tokokroga.

• Namenjen za vgradnjo v razdelilno omarico na DIN letev.
• Nazivna napetost: 400 V~ 50/60 Hz.
• Delovna temperatura: -5 °C do +30 °C.
• Nazivna izolacijska raven Ui: 400 V.
• Prenapetost Uimp: 4 kV.

• Blagovna znamka: Schelinger
• Tip: štiričpolni modularni odklopnik
• Karakteristika: B
• Nazivni tok: 13 A
• Nazivna napetost: 400 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivna kratkostična izklopna zmogljivost: 6 kA
• Stopnja zaščite (IP): IP20
• Prenapetost: 4 kV
• Širina: 70 mm
• Razred omejitve energije: 3
• Višina: 81 mm
• Nazivna izolacijska napetost: 400 V
• Dolžina: 69 mm
• Kartonsko pakiranje: 30 kos
