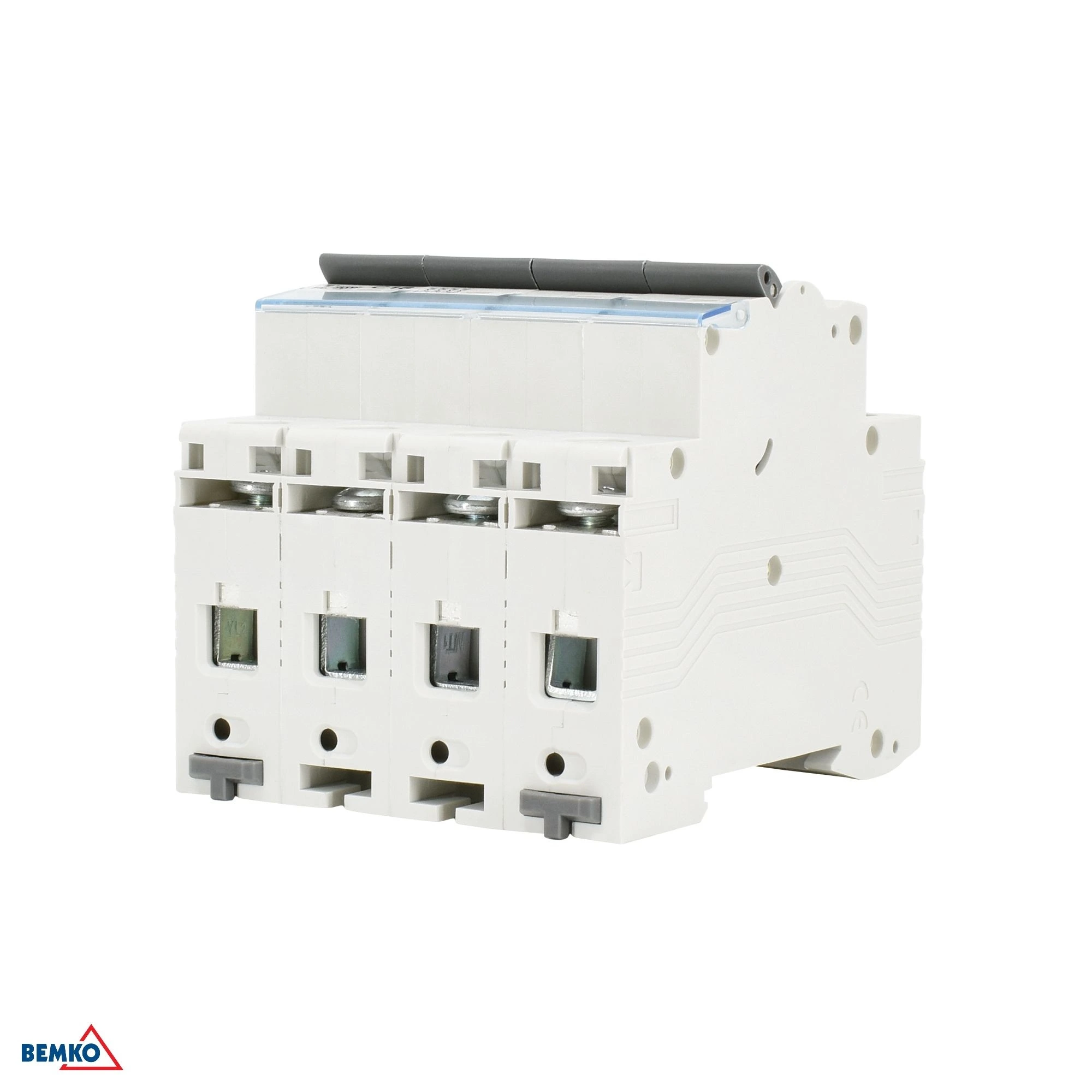

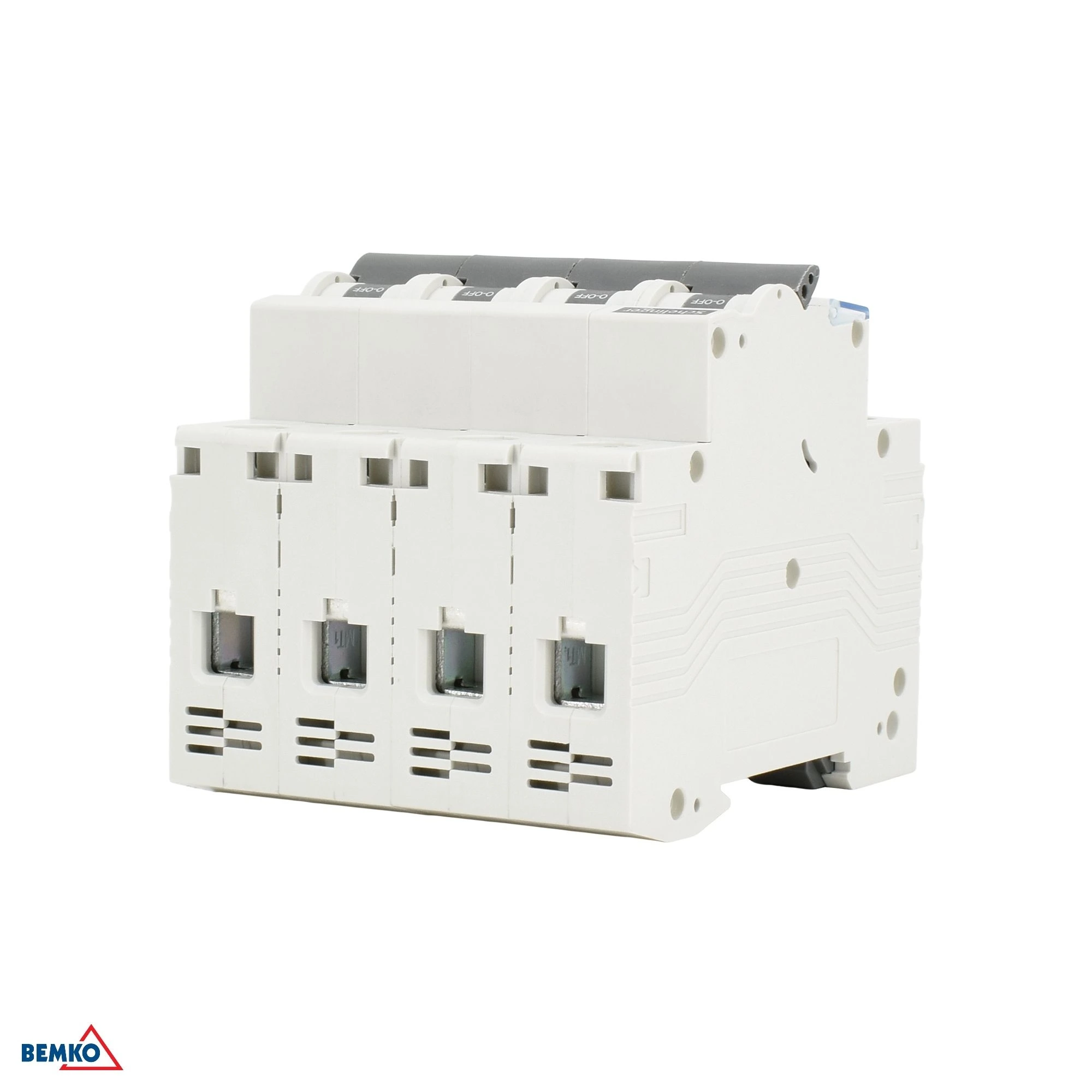

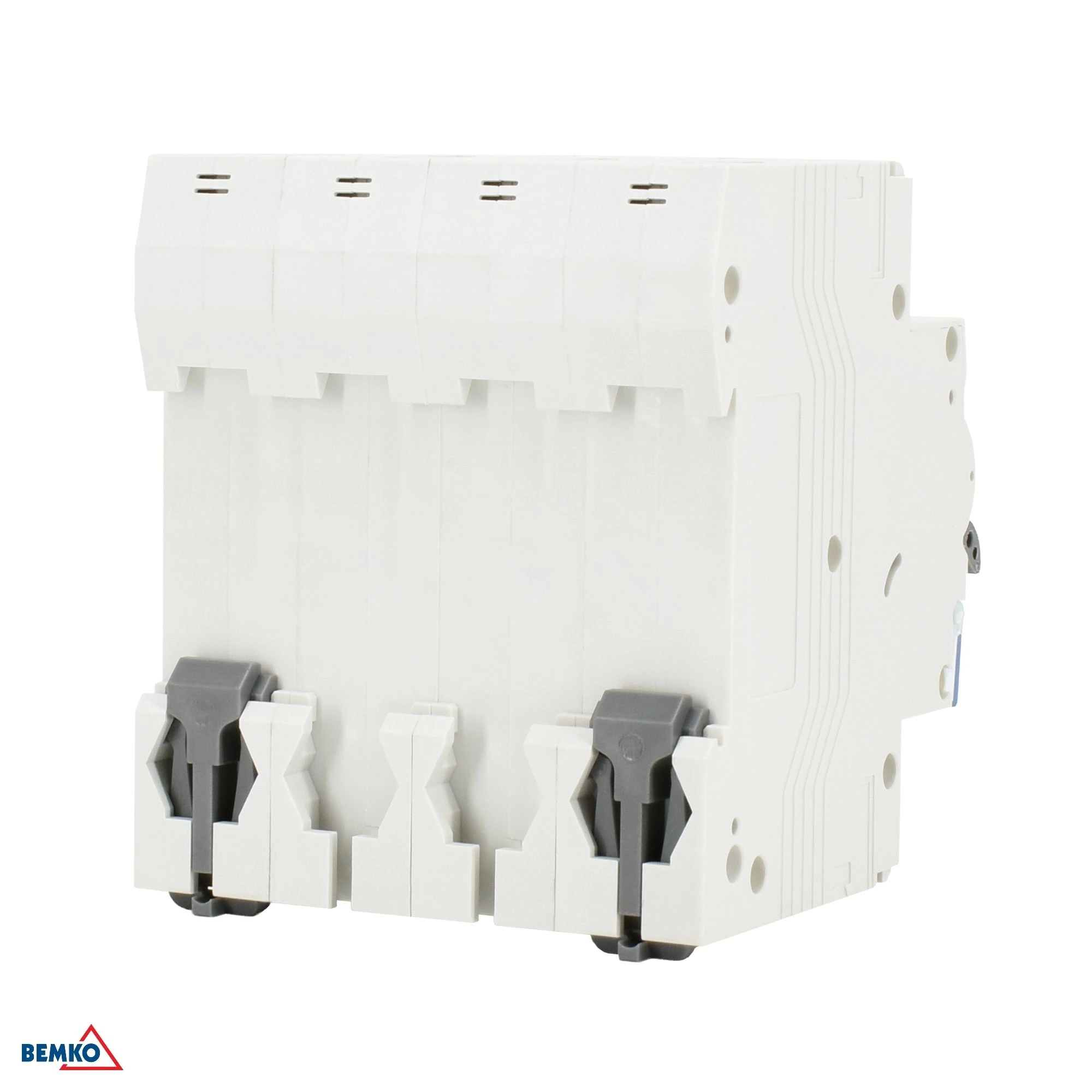

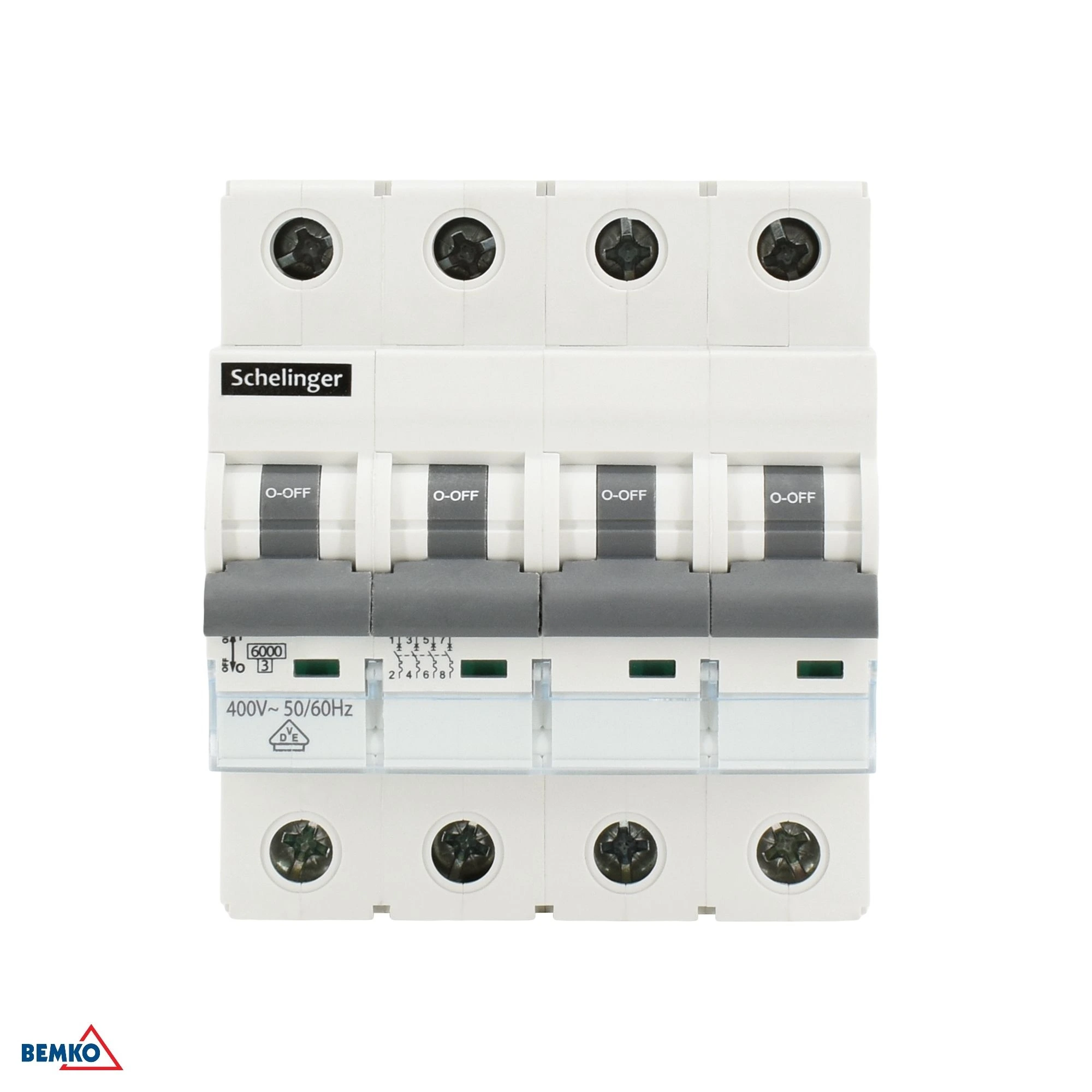

Štiripolni modularni odklopnik 10 A, karakteristika B, 6 kA Schelinger BM-A02-G8-4P-B10

Štiripolni modularni odklopnik Schelinger BM-A02-G8-4P-B10 je namenjen zanesljivi zaščiti električnih razvodov v razdelilnih omaricah. Zaradi nazivnega toka 10 A, karakteristike B in izklopne zmogljivosti 6 kA je primeren za zaščito tokokrogov z običajno obremenitvijo, kjer je potrebna občutljiva, hkrati pa varna zaščita pred preobremenitvijo in kratkim stikom.

• Nazivni tok 10 A za običajne električne tokokroge
• Karakteristika B za hitrejši odziv pri manjših tokovnih konicah
• Izklopna zmogljivost 6 kA za varno zaščito tokokroga
• Štiripolna izvedba, primerna za razdelilno omarico
• Montaža na DIN letev za pregledno namestitev

Ta odklopnik je zasnovan za praktično in pregledno rešitev v električnih inštalacijah. Kompaktne mere olajšajo vgradnjo v razdelilno omarico, tehnični parametri pa ustrezajo uporabi v običajnih omrežjih 400 V.

• Kompaktne mere: višina 81 mm, dolžina 69 mm, širina 70 mm
• Nazivna napetost 400 V~ 50/60 Hz
• Izolacijska napetost Ui 400 V in prenapetostna napetost Uimp 4 kV
• Stopnja zaščite IP20 za montažo v zaščiteno razdelilno omarico
• Delovna temperatura od -5 °C do +30 °C

Odklopnik je še posebej primeren za razdelilne omarice in modularne električne inštalacije, kjer je potrebno štiripolno varovanje. Zaradi modularne izvedbe je primeren za standardno vgradnjo v razdelilno omarico in se uporablja tam, kjer je zahtevano varovanje tokokrogov pri napetostni ravni 400 V.

• Primeren za razdelilno omarico in modularne inštalacije
• Namenjen za omrežje 400 V~ 50/60 Hz
• Štiripolna izvedba za ustrezne tokokroge
• Združljiv z običajno montažo na DIN letev

• Karton: 30 kosov
• Karakteristika izklopa: B
• Razred omejevanja energije: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 4
• Pakiranje: 3 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 10 A
• Izklopna zmogljivost pri kratkem stiku: Icn: 6000 A
• Stopnja zaščite (IP): IP20
• Prenapetostna napetost: Uimp: 4 kV
• Širina: 70 mm
• Znamka: Schelinger
