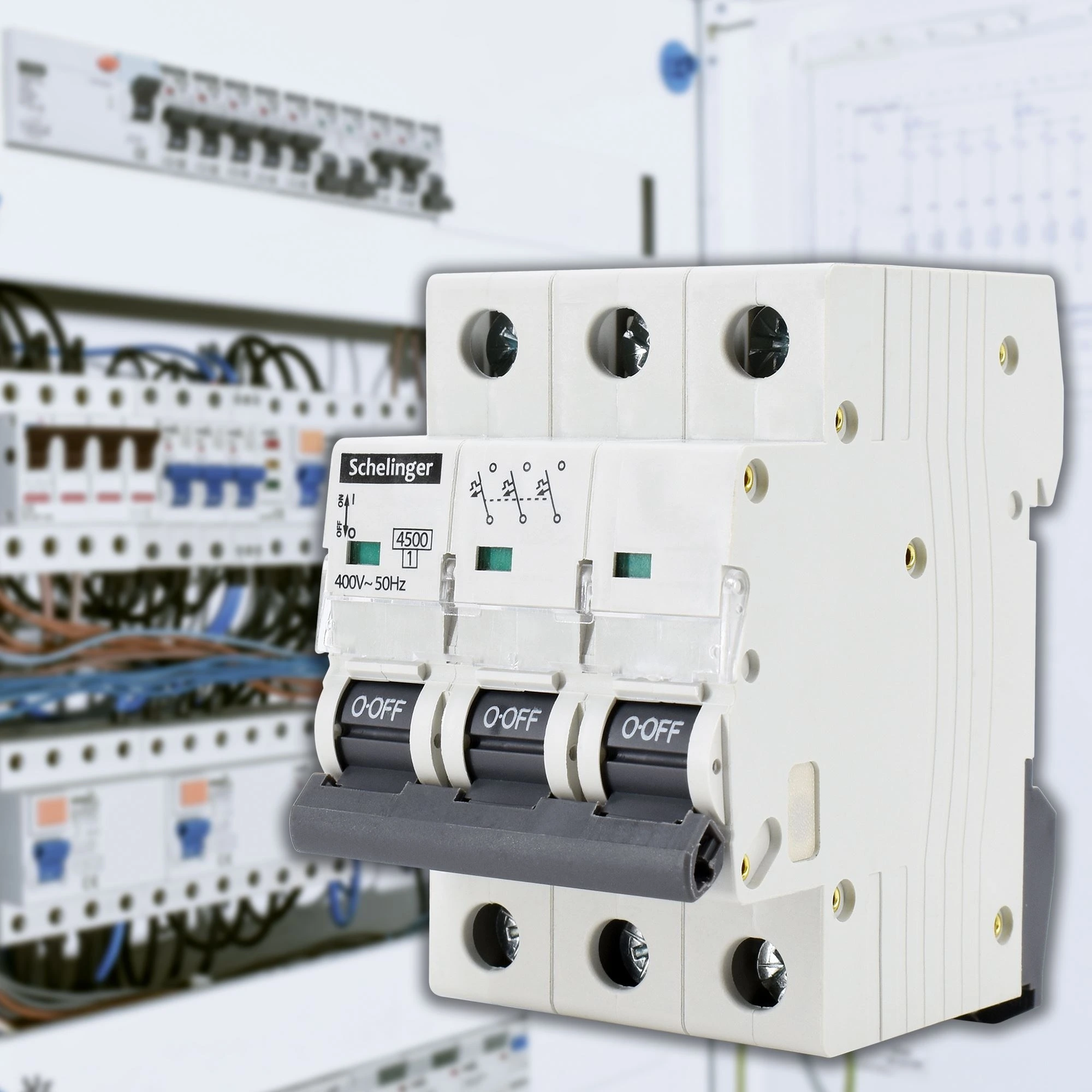

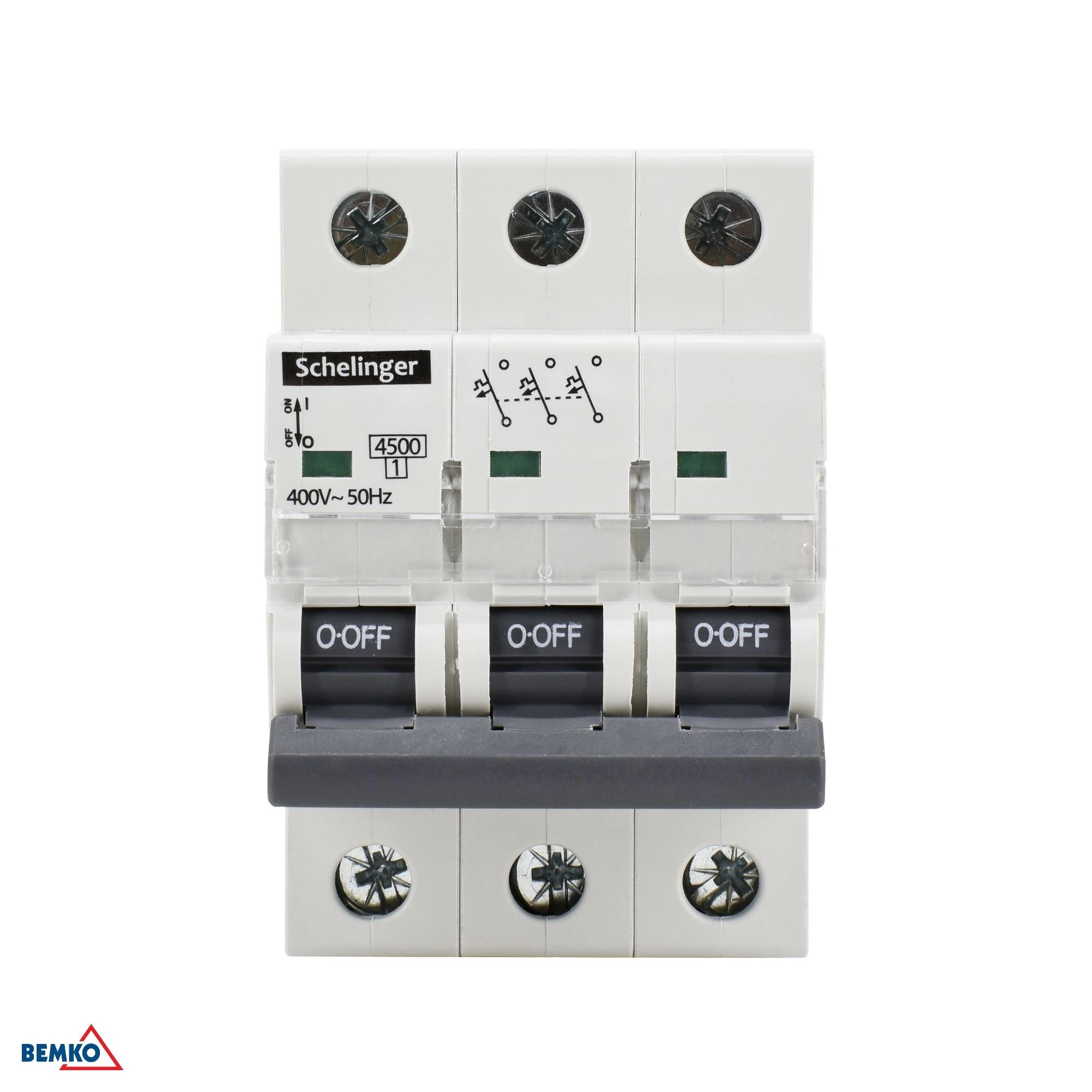

Schelinger modulový trojpólový odklopnik C 20A na DIN letev BM-A02-G7-3P-C20

Modulni trojpólový odklopnik Schelinger je namenjen zanesljivi zaščiti trifaznih električnih tokokrogov pred preobremenitvijo in kratkim stikom. Z nazivnim tokom 20 A, karakteristiko C in izklopno zmogljivostjo 4 500 A je primeren za razdelilne omarice in inštalacije, kjer je potrebna stabilna zaščita tokokrogov tudi ob običajnih vklopnih tokovnih sunkih.

• Trojpolna izvedba za trifazno priključitev
• Nazivni tok 20 A
• Izklopna karakteristika C
• Izklopna zmogljivost 4 500 A

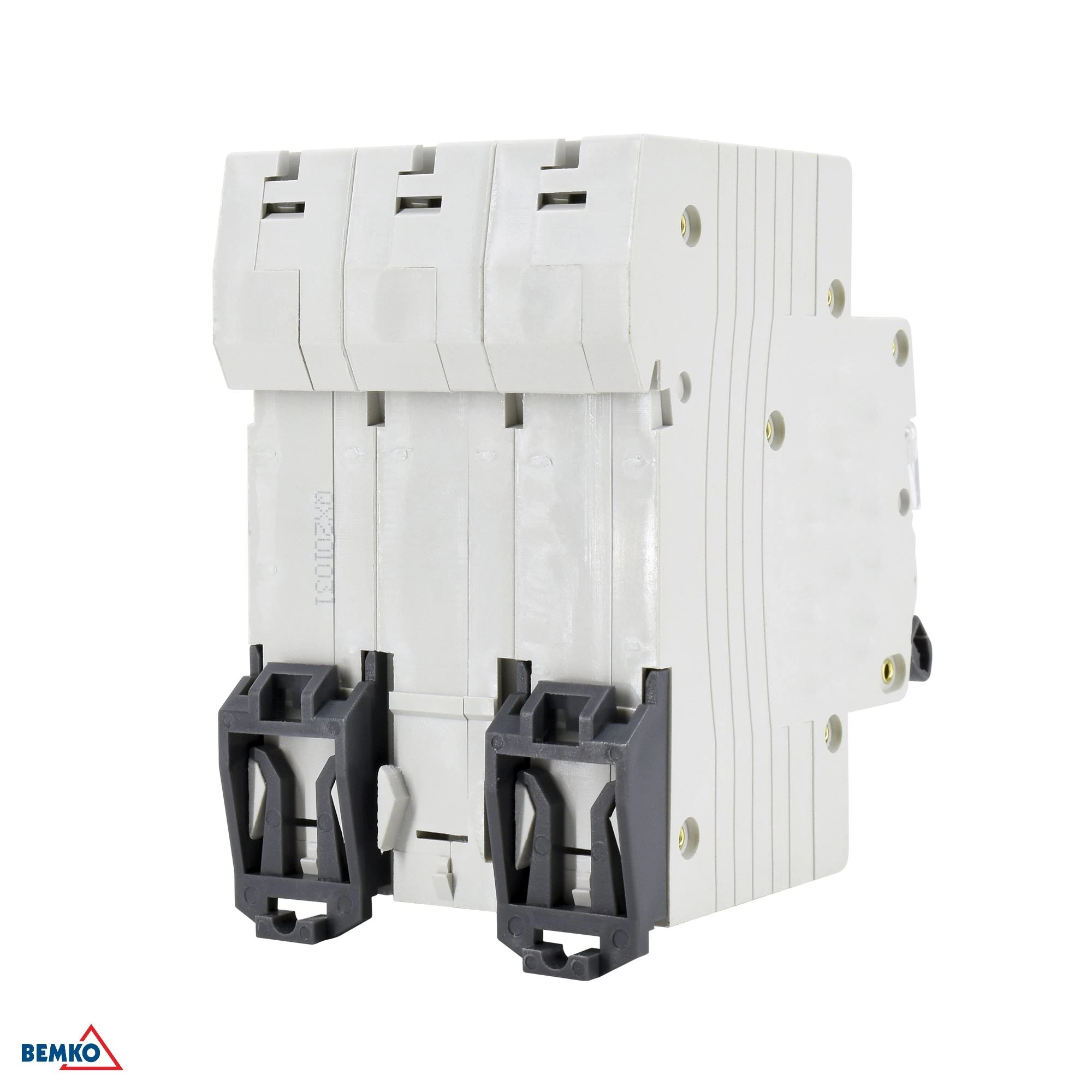

• Montaža na DIN letev 35 mm
• Kompaktna modularna izvedba s širino 3 modulov

Ta odklopnik deluje pri nazivni napetosti 400 V AC 50/60 Hz in ima izolacijsko napetost Ui 415 V. Stopnja zaščite IP20 ustreza uporabi v razdelilni omarici ali drugi zaprti električni opremi. Obratovalna temperatura od -5 °C do +30 °C omogoča običajno notranjo uporabo.

• Nazivna napetost 400 V AC 50/60 Hz
• Izolacijska napetost Ui 415 V
• Prenapetost Uimp 4 kV
• Stopnja zaščite IP20
• Obratovalna temperatura od -5 °C do +30 °C

Odklopnik je namenjen montaži na DIN/TH/THS letev s širino 35 mm. Zaradi tropolne izvedbe je primeren za trifazne električne tokokroge v gospodinjskih, poslovnih in manjših industrijskih razdelilnih sistemih, kjer je potrebno natančno varovanje in zaščita vodnikov.

• Namenjen za DIN/TH/THS letev 35 mm
• Primeren za trifazne električne tokokroge
• Uporaba v razdelilnih omaricah in električnih razvodih
• Kompaktna modularna izvedba za preprosto namestitev

• Kartonsko pakiranje: 40 kos
• Izklopna karakteristika: C
• Energijski omejitveni razred: 1
• Višina: 69 mm
• Izolacijska napetost: Ui: 415 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V AC 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Obratovalna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 20 A
• Izklopna zmogljivost pri kratkem stiku: Icn: 4 500 A
• Način montaže: na DIN/TH/THS letev 35 mm
• Stopnja zaščite: IP20
• Prenapetost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
