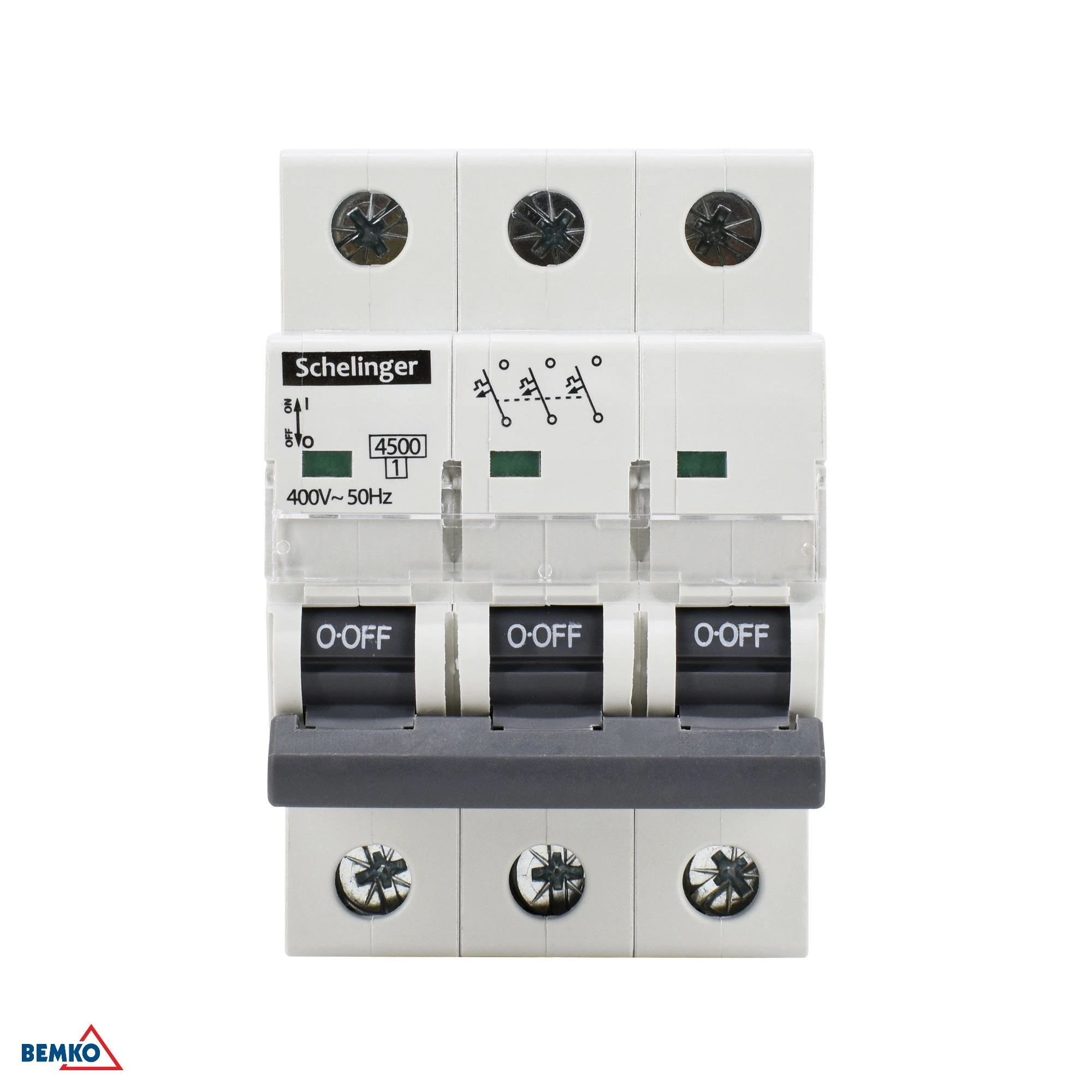

Schelinger modularni tripolni odklopnik C 40 A za DIN letev BM-A02-G7-3P-C40

Modularni tripolni odklopnik Schelinger C 40 A je namenjen zanesljivi zaščiti trifaznih električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi montaže na 35 mm DIN letev je primeren za razdelilnike in električne inštalacije, kjer sta pomembni pregledna in varna namestitev. Karakteristika C je primerna tam, kjer se ob vklopu lahko za kratek čas pojavijo višji zagonski tokovi. Odklopnik ima nazivni tok 40 A, nazivno napetost 400 V AC in izklopno zmogljivost 4 500 A, zato je praktična rešitev za običajne in zahtevnejše inštalacije v okviru navedenih parametrov.

• Tripolna izvedba za trifazne tokokroge
• Karakteristika C za tokokroge z višjimi zagonskimi tokovi
• Nazivni tok 40 A
• Montaža na standardno 35 mm DIN letev
• Izklopna zmogljivost 4 500 A

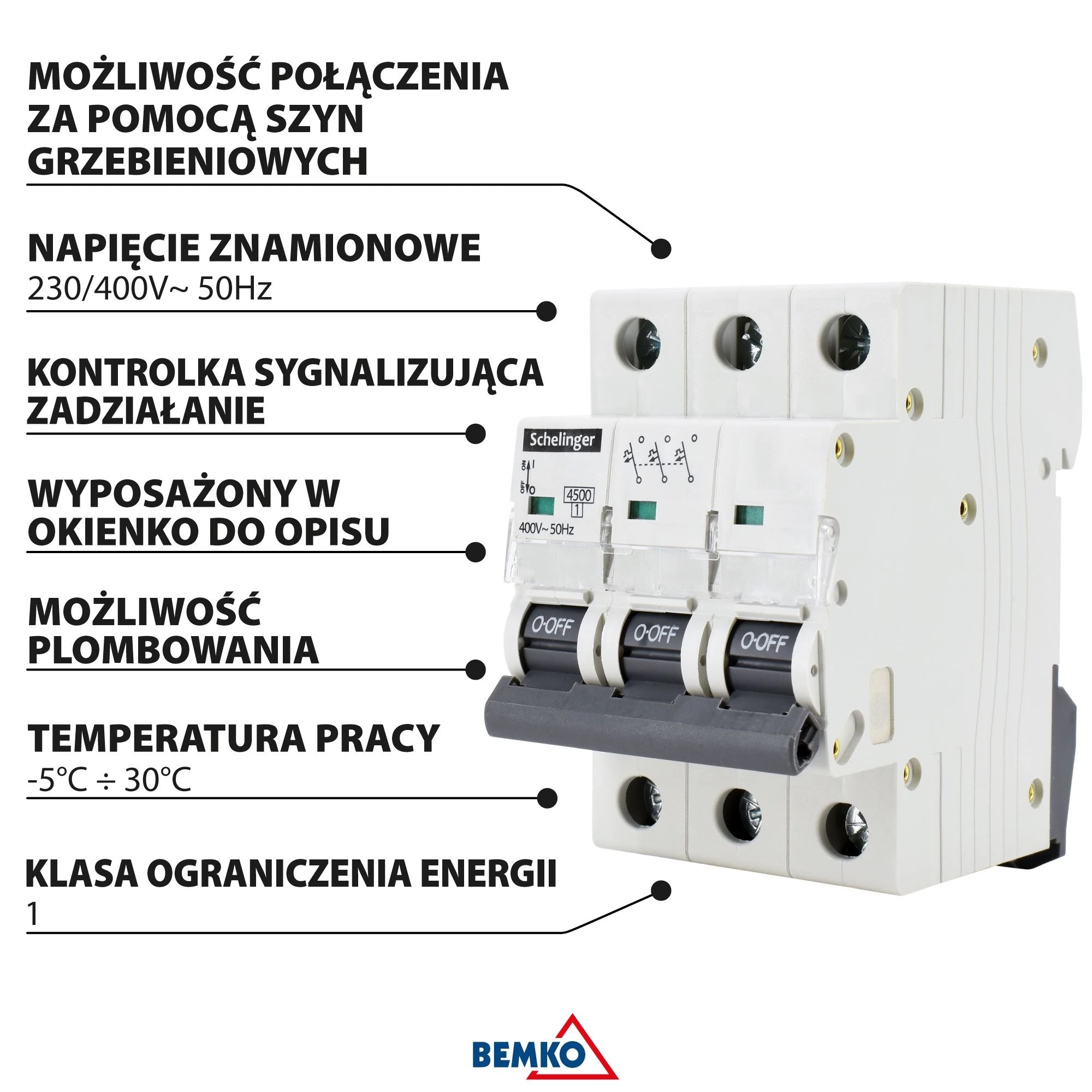

Ta odklopnik ponuja kompaktno modularno izvedbo s širino 3 modulov, zato ga je mogoče enostavno vključiti v razdelilnik, ne da bi po nepotrebnem zavzemal prostor. Njegova zaščita IP20 je primerna za vgradnjo v razdelilnike in notranje prostore, delovno temperaturno območje od -5 °C do +30 °C pa ustreza običajnim pogojem uporabe. Nazivna impulzna napetost 4 kV in izolacijska napetost 415 V podpirata varno delovanje v električnih sistemih, za katere je ta odklopnik namenjen.

• Kompaktna 3-modulna izvedba
• Zaščita IP20 za montažo v razdelilnik
• Delovanje v običajnem temperaturnem območju od -5 °C do +30 °C
• Izolacijska napetost 415 V
• Nazivna impulzna napetost 4 kV

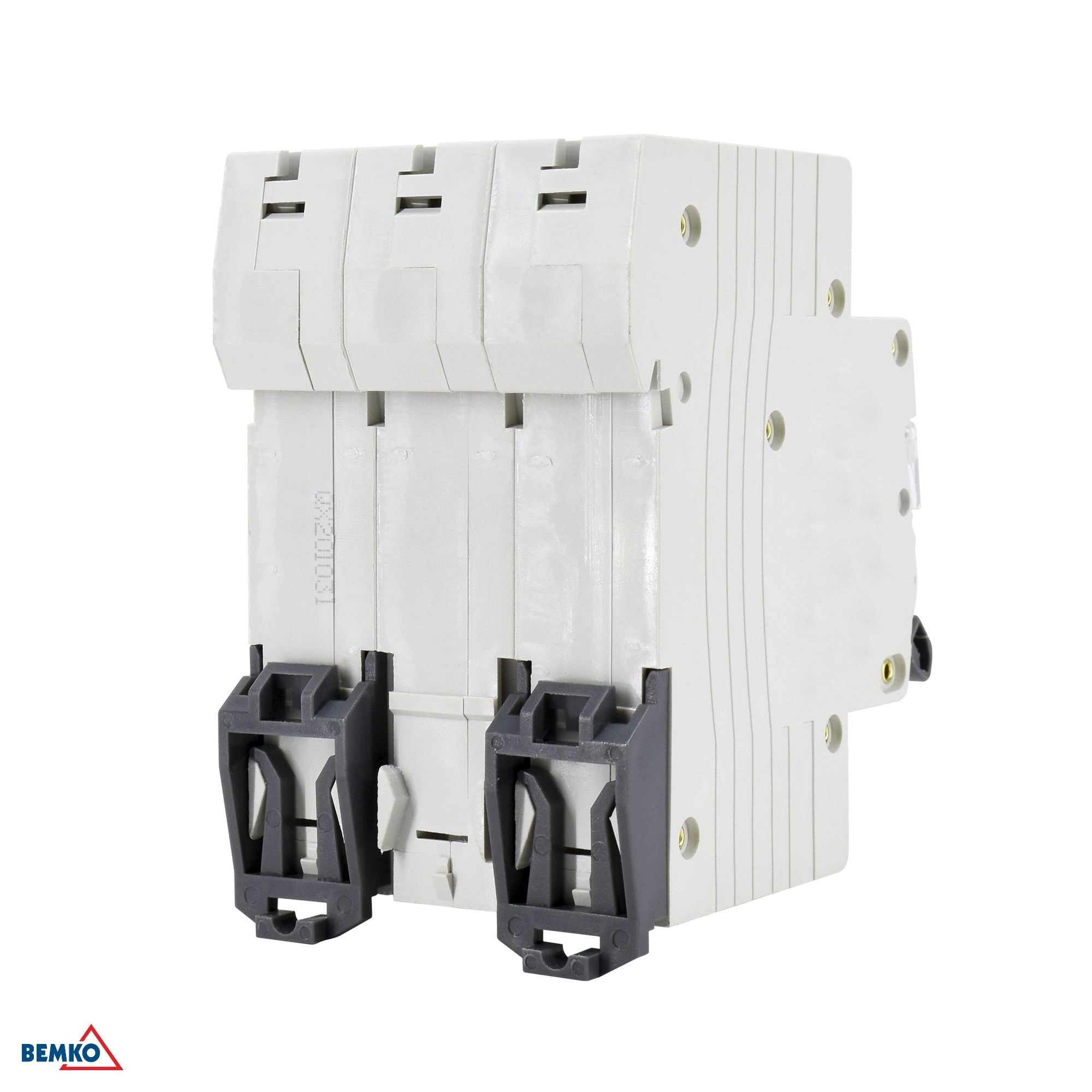

Odklopnik je namenjen vgradnji v razdelilnike na 35 mm DIN letev, združljivo s tipoma TH in THS. Zaradi tripolne izvedbe je primeren za trifazne razvode, kjer je treba posebej zaščititi večvodno povezavo. Izdelek je primeren za inštalacije z nazivno napetostjo 400 V AC / 50–60 Hz in nazivnim tokom 40 A. Pred uporabo je treba preveriti skladnost s projektom in zahtevami konkretne elektroinštalacije.

• Montaža na DIN/TH/THS letev 35 mm
• Namenjeno za trifazne razvode
• Nazivna napetost 400 V AC / 50–60 Hz
• Primerno za inštalacije s tokom do 40 A

• Znamka: Schelinger
• EAN: 5900280954381
• Koda izdelka: BM-A02-G7-3P-C40
• Karakteristika izklopa: C
• Energijski omejevalni razred: 1
• Višina: 69 mm
• Izolacijska napetost: Ui: 415 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V AC / 50–60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 40 A
• Izklopna zmogljivost pri kratkem stiku: Icn: 4 500 A
• Način montaže: na DIN/TH/THS letev 35 mm
• Stopnja zaščite: IP20
• Nazivna impulzna napetost: Uimp: 4 kV
• Širina: 53 mm
• Karton: 40 kos
