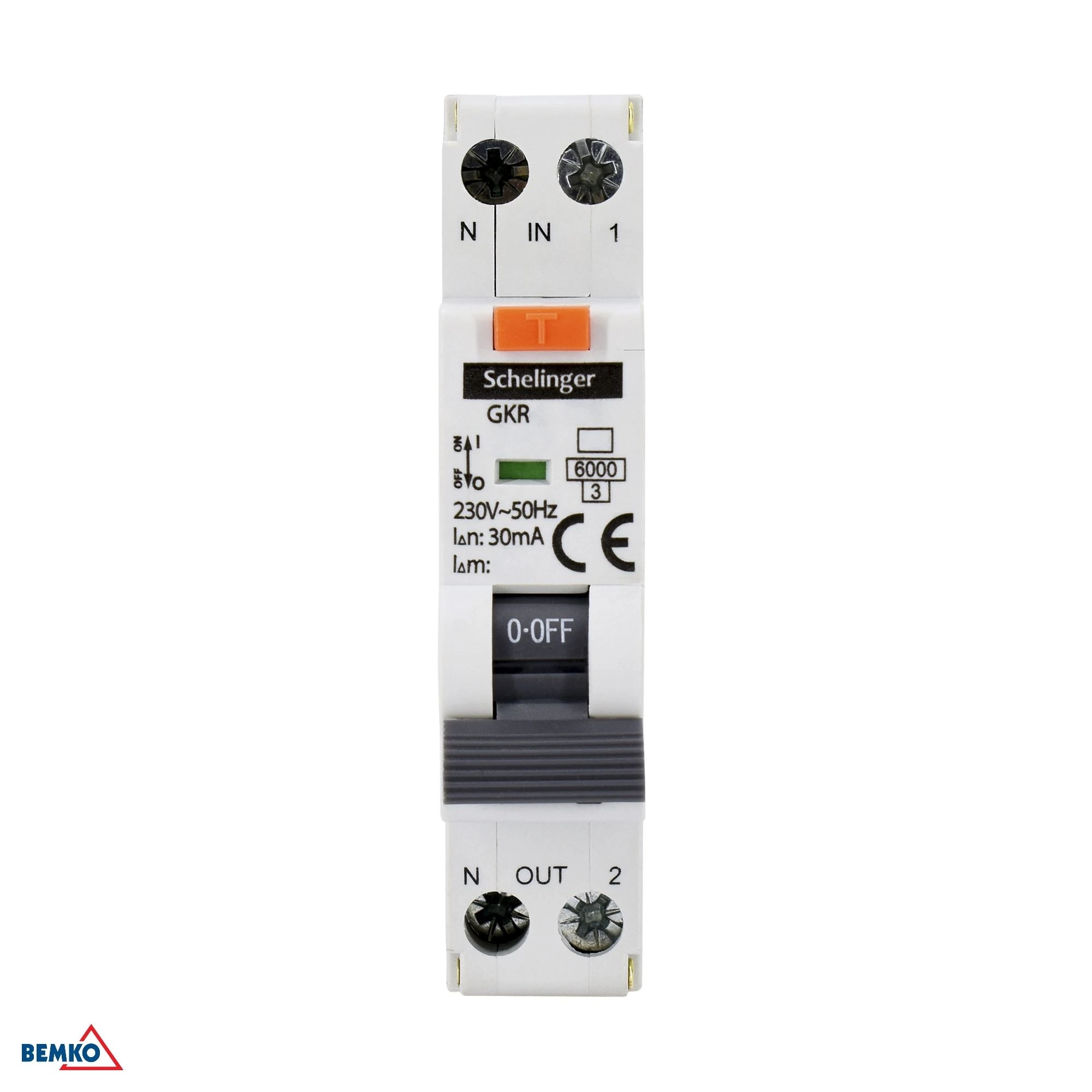

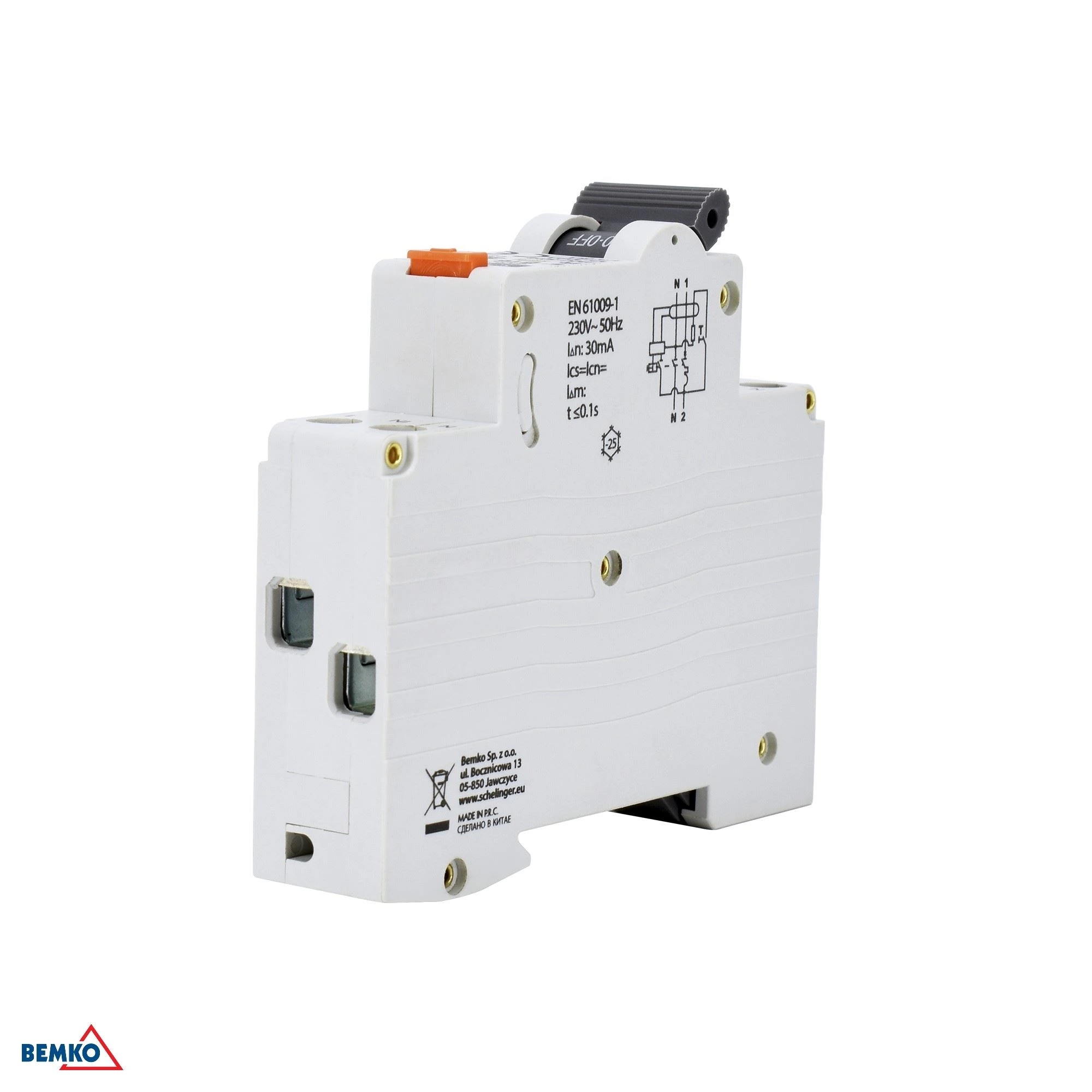

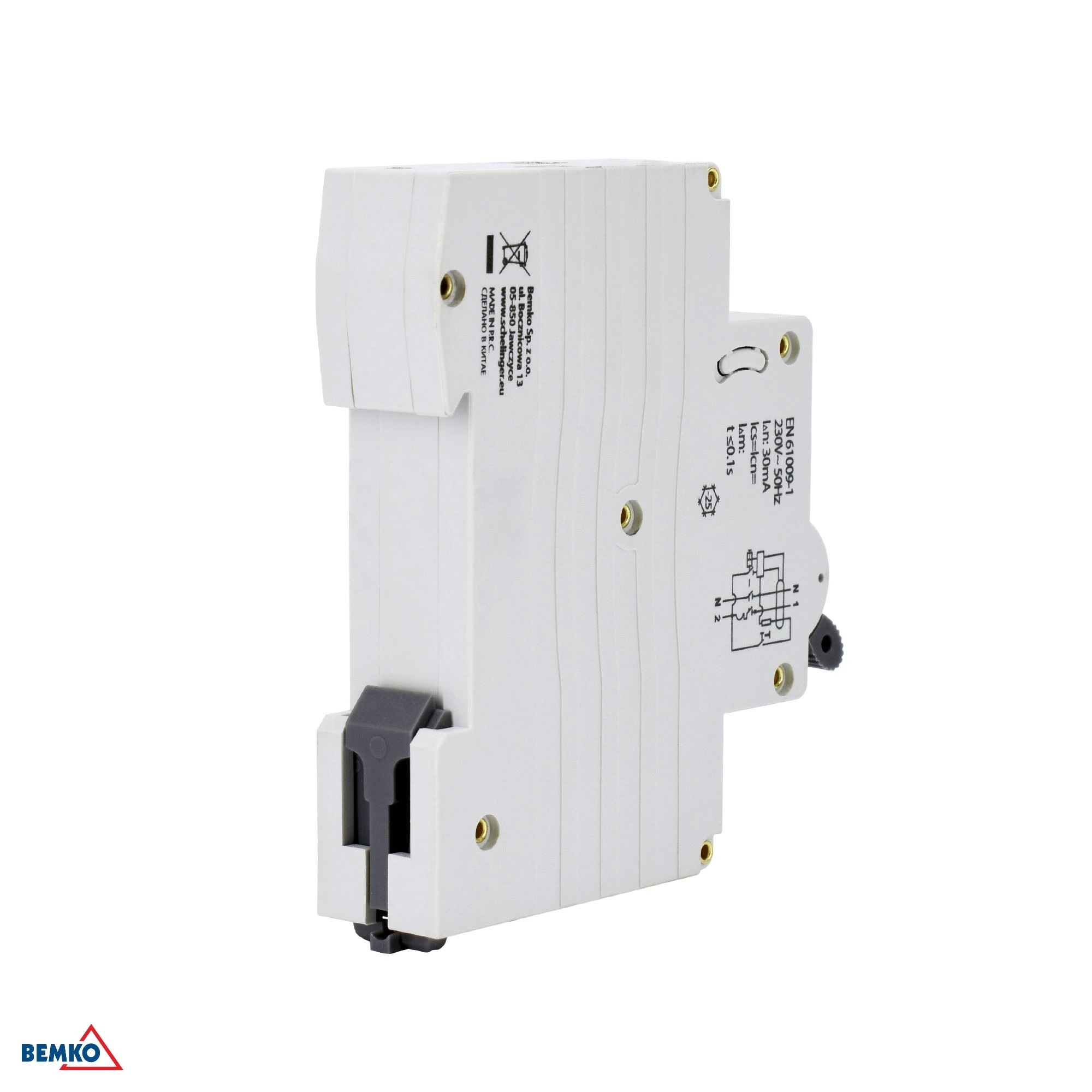

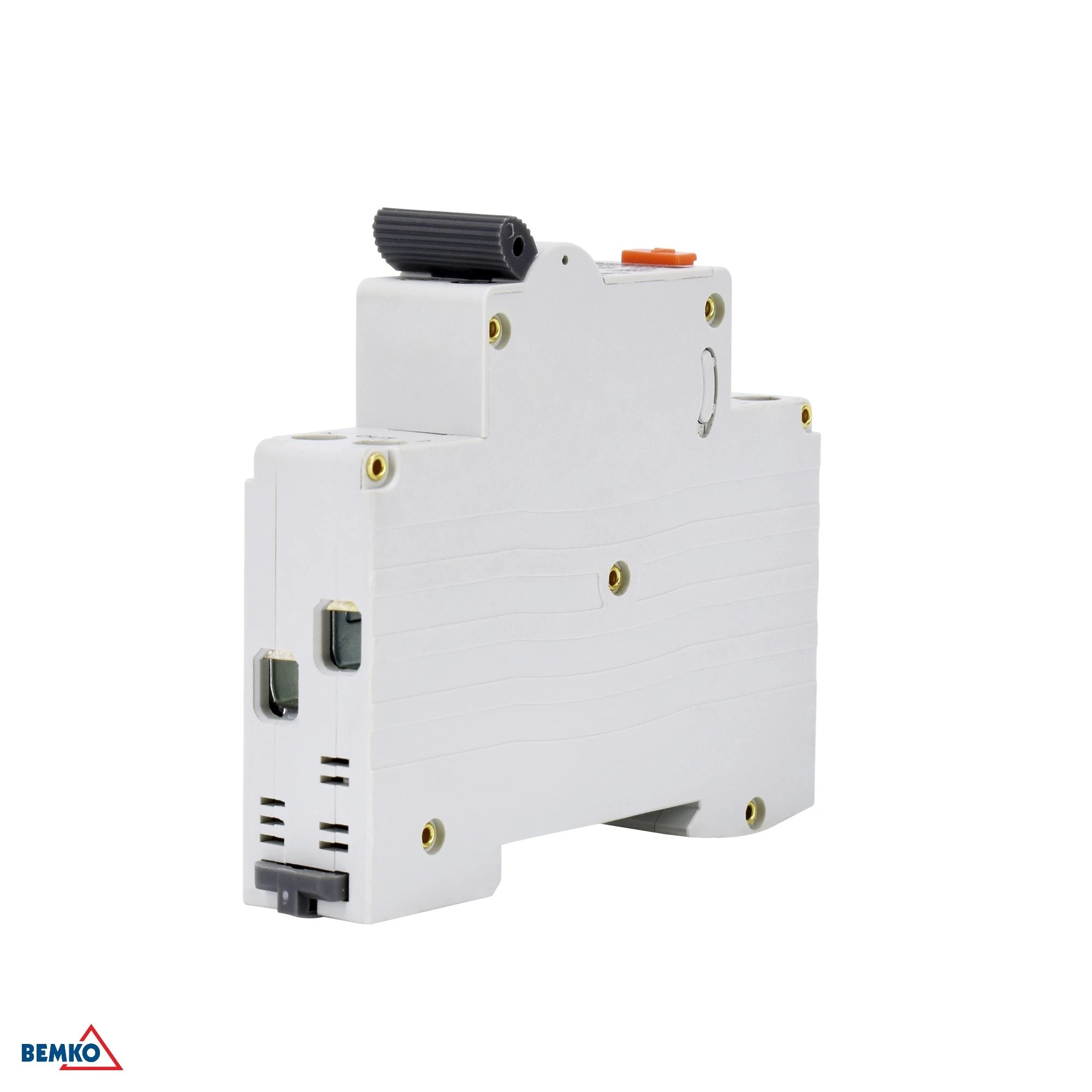

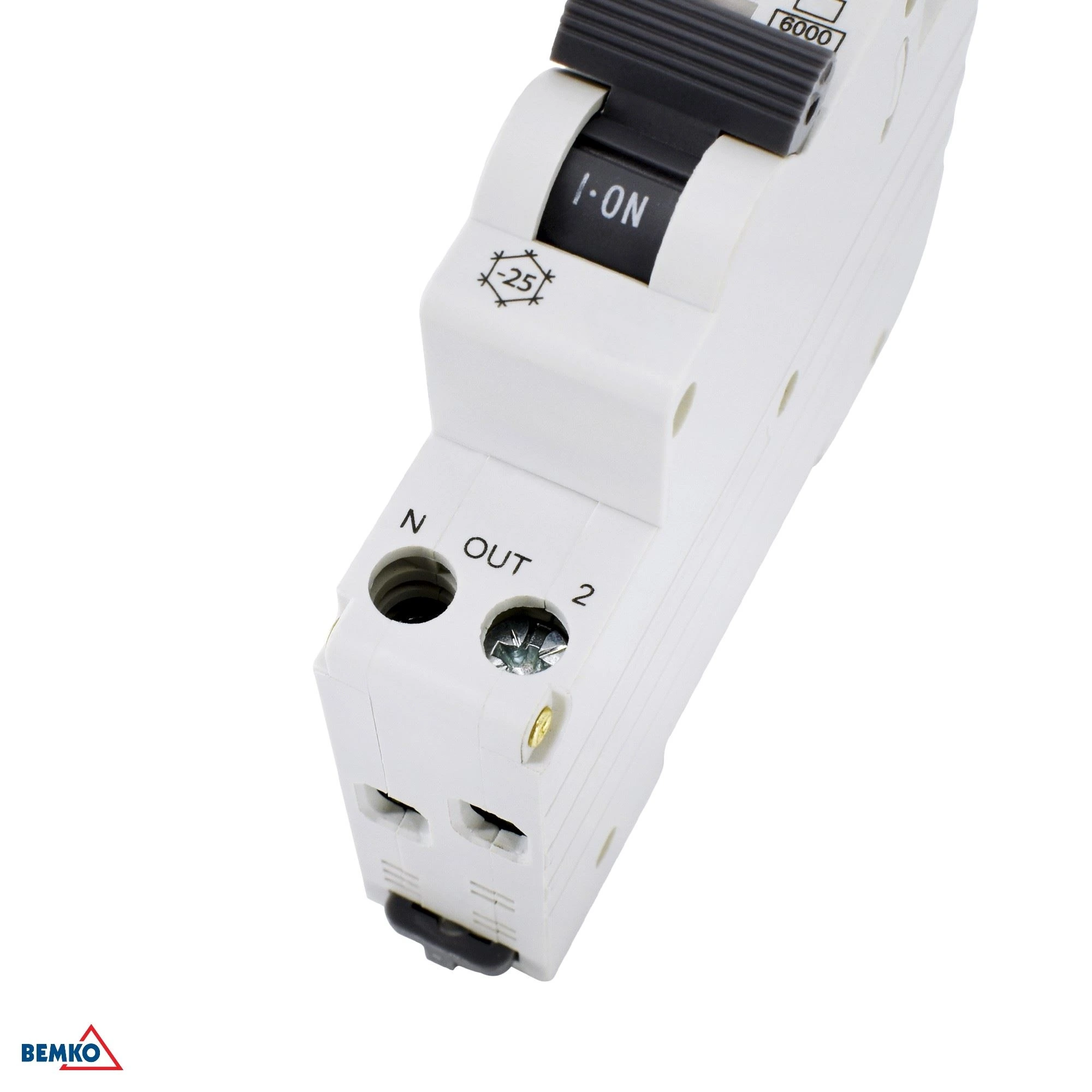

Zaščitno stikalo z odklopnikom Schelinger BM-A08-GKR-AC-B10Zaščitno stikalo z odklopnikom Schelinger BM-A08-GKR-AC-B10 je kompakten modul za razdelilno omaro, ki združuje zaščito pred preobremenitvijo in okvarnimi tokovi v enem ohišju. Namenjen je montaži na 35 mm DIN letev, zaradi širine le 1 modula pa prihrani prostor v razdelilni omari. Model je zasnovan za nazivno napetost 230/240 V~ 50/60 Hz, nazivni tok 10 A in diferenčni tok 30 mA. Karakteristika B in izklopna zmogljivost 6 kA ga uvrščata med rešitve za običajne električne tokokroge, kjer sta pomembna zanesljiva zaščita in pregledna razporeditev v razdelilni omari.
- Kombinirana zaščita: zaščitno stikalo in odklopnik v enem modulu
- Montaža na 35 mm DIN letev za enostavno namestitev v razdelilni omari
- Dimenzija le 1 modul, primerno tudi za manjše razdelilne omare
- Nazivni tok 10 A in diferenčni tok 30 mA
- Karakteristika B in izklopna zmogljivost 6 kA
- Tip AC za izmenične okvarne tokove
Glavne prednostiTo zaščitno stikalo z odklopnikom je praktična rešitev tam, kjer želite združiti več zaščit v eni napravi. Primerno je za preglednejšo izvedbo razdelilne omare, prihranek prostora in hitro orientacijo pri servisu. Stopnja zaščite IP20 je namenjena uporabi v razdelilni omari, delovna temperatura od -25 °C do +40 °C pa omogoča uporabo v običajnih inštalacijskih pogojih. Nazivna udarna napetost 4 kV in izolacijska napetost 500 V dopolnjujeta tehnično zasnovo naprave za varno delovanje.
- Prihranek prostora zaradi izvedbe z 1 modulom
- Zanesljiva zaščita tokokroga pri nazivnem toku 10 A
- Občutljivost 30 mA za zaščito pred okvarnimi tokovi
- Primerno za razdelilno omaro z montažo na DIN letev
- Delovanje v širokem temperaturnem območju

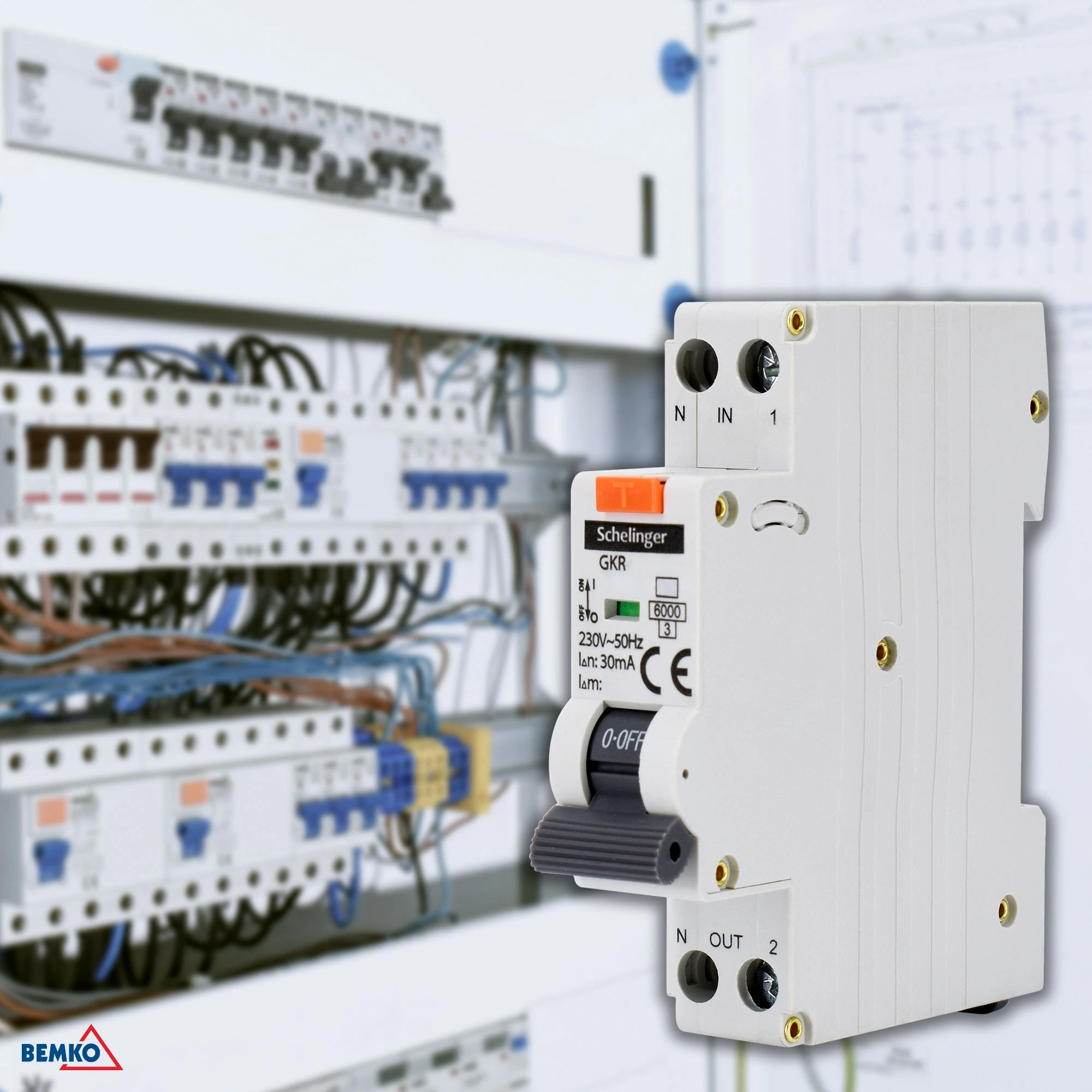

Uporaba in združljivostModel Schelinger BM-A08-GKR-AC-B10 je namenjen uporabi v elektroinštalacijah z montažo na 35 mm DIN letev. Zaradi enega modula je primeren za razdelilne omare, kjer je treba varčevati s prostorom in hkrati ohraniti kombinirano zaščito tokokroga. Združljiv je z običajnimi razdelilnimi omarami in inštalacijami, namenjenimi za nazivno napetost 230/240 V~ 50/60 Hz. Tip AC je namenjen za izmenične okvarne tokove, zato je primeren za standardne domače in tehnične tokokroge, kjer ta vrsta zaščite ustreza zahtevam inštalacije.
- Montaža na 35 mm DIN/TH letev
- Združljiv z razdelilnimi omarami za 1 modul
- Za omrežja 230/240 V~ 50/60 Hz
- Tip AC za izmenične okvarne tokove
- Primerno za običajne enofazne tokokroge

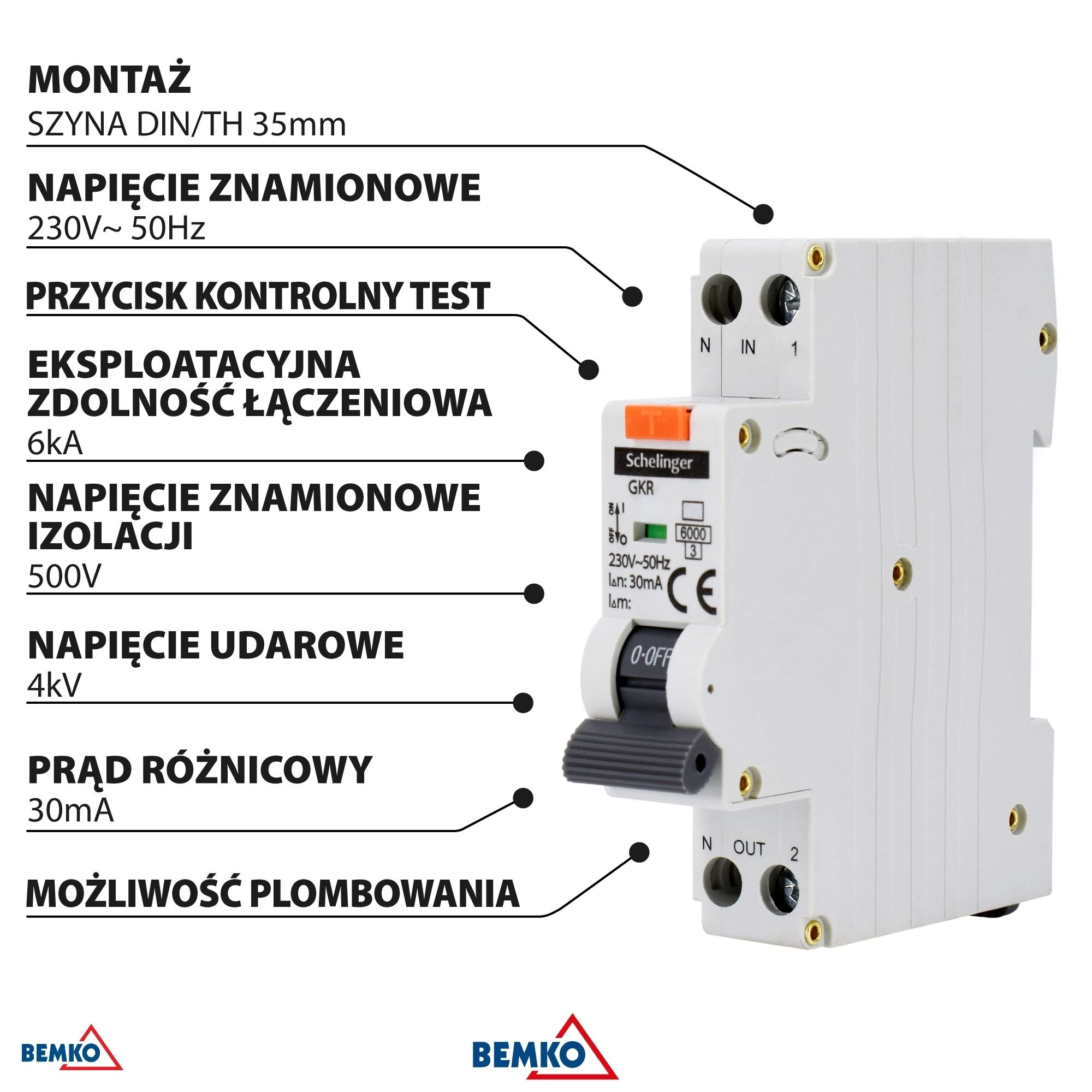

Tehnični podatki- Blagovna znamka: Schelinger
- Model: BM-A08-GKR-AC-B10
- Tip: AC
- Karakteristika: B
- Nazivni tok: 10 A
- Diferenčni tok: 30 mA
- Nazivna napetost: 230/240 V~ 50/60 Hz
- Število modulov: 1
- Način montaže: na 35 mm DIN/TH letev
- Izklopna zmogljivost pri kratkem stiku: 6 kA
- Obratovalna izklopna zmogljivost: 6 kA
- Nazivna pogojna kratkostična zmogljivost: Inc 6 kA
- Izolacijska napetost: Ui 500 V
- Udarna napetost: Uimp 4 kV
- Stopnja zaščite: IP20
- Delovna temperatura: -25 °C do +40 °C
- Širina: 18 mm
- Višina: 67 mm
- Dolžina: 81 mm
- Pakiranje: 12 kos
- Karton: 120 kos
- EAN: 5900280961860
