Kombinovaný prúdový chránič s nadprúdovou ochranou 2P C 16A 30 mA typ AC Schelinger BM-A08-GKL-AC-C16

Kombinirani prúdový chránič s nadprúdovou ochranou Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov v gospodinjskih in tehničnih inštalacijah. V enem kompaktnem 2-modulskem ohišju združuje zaščito pred preostalim tokom in nadtokom, kar prihrani prostor v razdelilniku in poenostavi montažo na 35 mm DIN letvico. Model je primeren za enofazne tokokroge z nazivnim tokom 16 A, tipom AC in karakteristiko C. Diferencialni tok 30 mA pomaga povečati varnost ob okvari izolacije, izklopna sposobnost in ostali parametri pa podpirajo uporabo v običajnih električnih napeljavah.

• Kombinirana rešitev: prúdový chránič in odklopnik v eni napravi
• Nazivni tok 16 A in karakteristika C
• Diferencialni tok 30 mA za večjo zaščito oseb in inštalacije
• Montaža na 35 mm DIN letvico
• Kompaktna 2-modulska izvedba

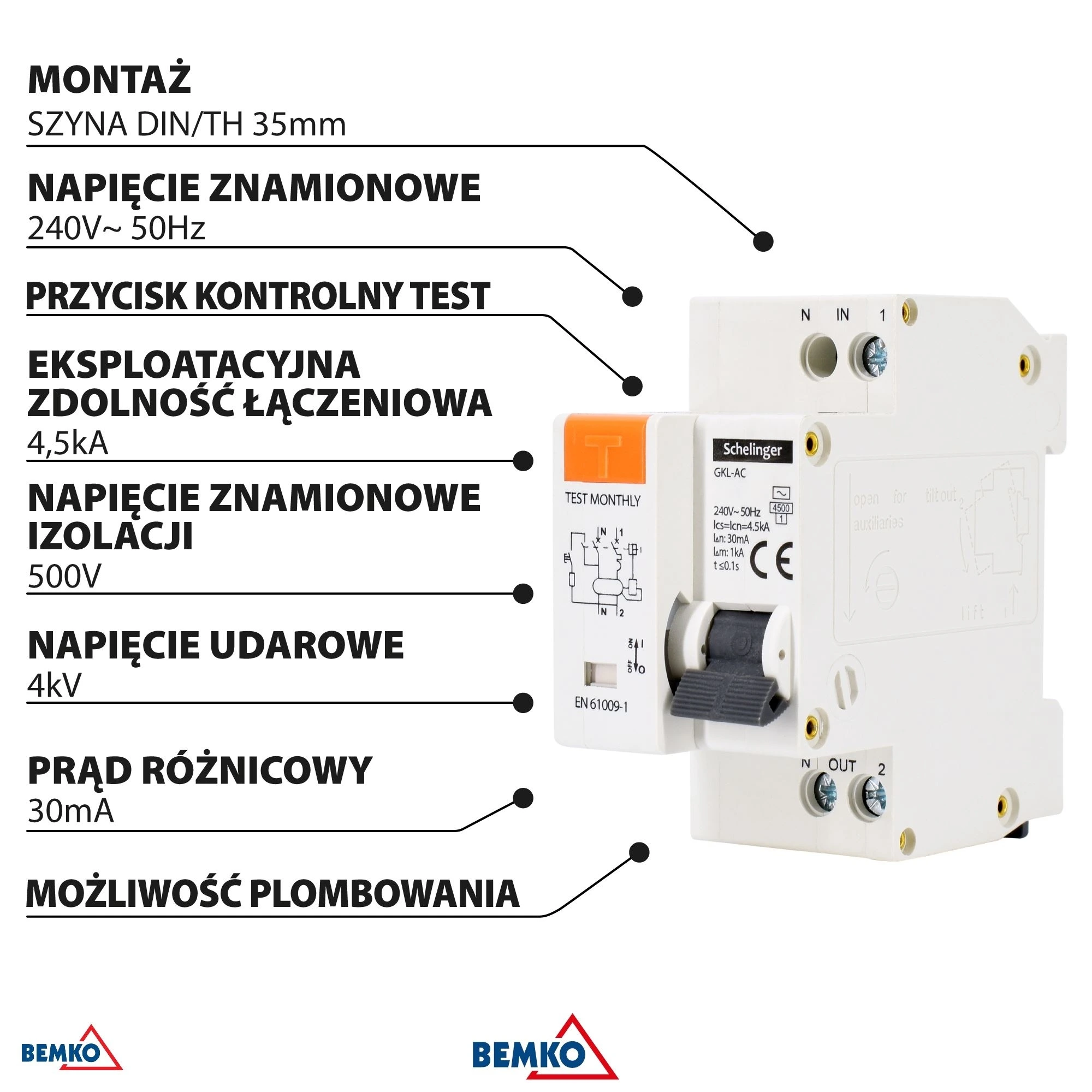

Ta prúdový chránič s nadprúdovou ochranou je praktična izbira tam, kjer je pomembno združiti več ravni zaščite v eni napravi. Nazivna napetost 240 V~ 50 Hz ustreza običajnim omrežjem, kratkostična odpornost in obratovalna izklopna sposobnost 4,5 kA pa podpirata varno uporabo v standardnih inštalacijah. Ohišje z zaščito IP20 je namenjeno vgradnji v razdelilnik. Mere 36 × 77 × 74 mm omogočajo prostorsko varčno namestitev, delovno temperaturno območje od -5 °C do +40 °C pa je primerno za običajne notranje pogoje.

• Prihranek prostora v razdelilniku zaradi združitve dveh funkcij
• Primerno za običajne notranje električne inštalacije
• Kratkostična odpornost 1 kA in obratovalna izklopna sposobnost 4,5 kA
• Izolacijska napetost Ui 500 V in udarna napetost Uimp 4 kV
• Pregledna namestitev zaradi kompaktnih mer

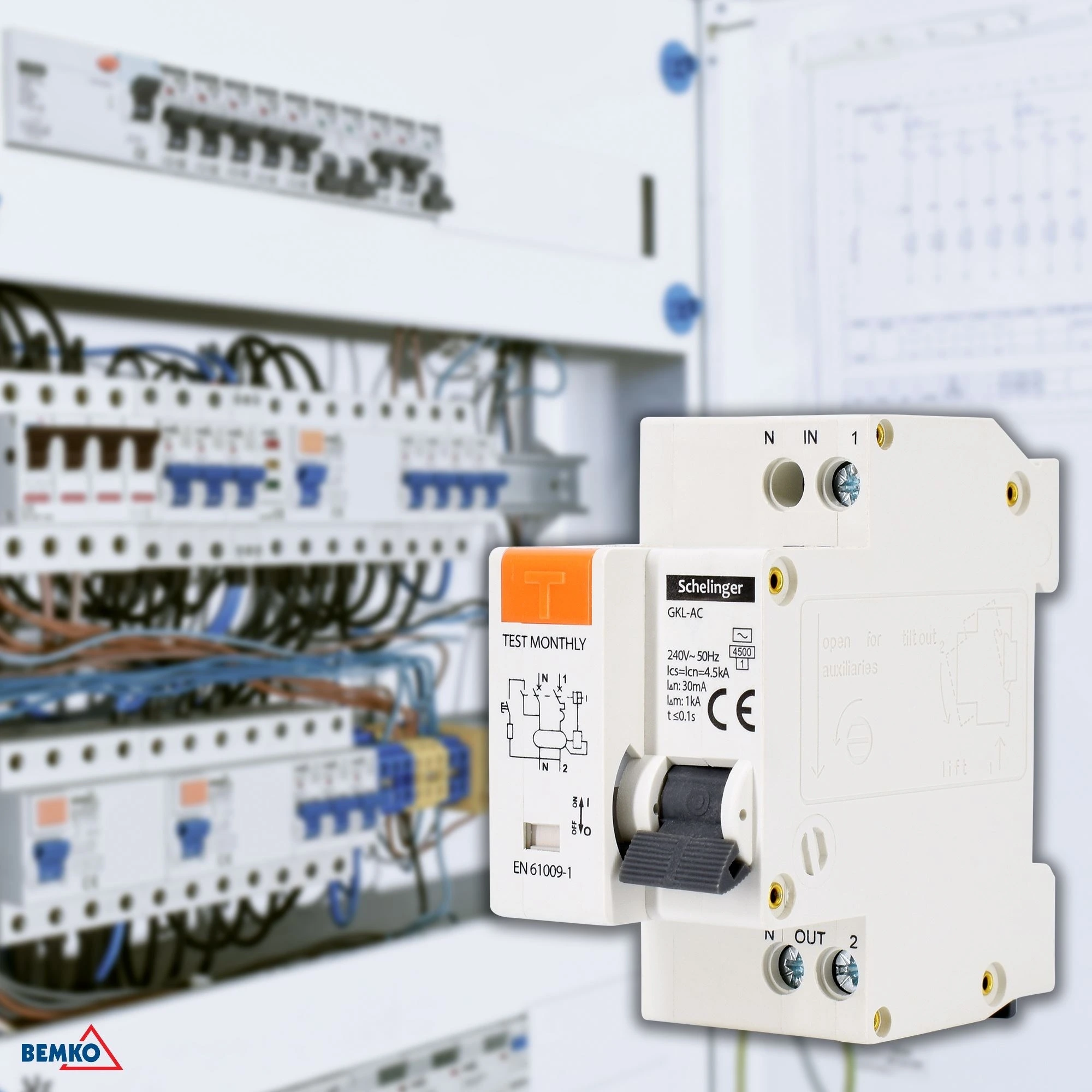

Izdelek je namenjen vgradnji v električne razdelilnike na 35 mm DIN letvico. Uporablja se pri zaščiti izbranih tokokrogov v gospodinjstvih, manjših obratih ali tehničnih prostorih, kjer je treba združiti zaščito pred uhajalnim tokom in nadtokom v eni napravi. Tip AC je primeren za tokokroge, kjer se pojavljajo izmenični rezidualni tokovi. Pred montažo je treba vedno preveriti, ali parametri naprave ustrezajo konkretni inštalaciji.

• Montaža v razdelilnik na 35 mm DIN letvico
• Za tokokroge z izmeničnimi rezidualnimi tokovi
• Primerno za gospodinjske in tehnične električne inštalacije

Naprava je namenjena omrežjem z nazivno napetostjo 240 V~ 50 Hz in vgradnji v standardne razdelilnike z namestitvijo na 35 mm DIN/TH letvico. Pred uporabo priporočamo preveriti, ali priklop, nazivni tok 16 A, tip AC in ostali parametri ustrezajo zahtevam konkretnega tokokroga.

• Omrežje 240 V~ 50 Hz
• DIN/TH letvica 35 mm
• Nazivni tok 16 A
• Tip AC

• Pakiranje: 60 kos
• Karakteristika: C
• Nazivni pogojni kratkostični tok: Inc: 4,5 kA
• Diferencialni tok: 30 mA
• Višina: 74 mm
• Izolacijska napetost: Ui: 500 V
• Dolžina: 77 mm
• Nazivna napetost: Un: 240 V~ 50 Hz
• Število modulov: 2
• Obratovalna izklopna sposobnost: Ics: 4,5 kA
• Delovna temperatura: -5 °C do +40 °C
• Nazivni tok: In: 16 A
• Kratkostična izklopna sposobnost: 1 kA
• Način montaže: DIN/TH letvica 35 mm
• Zaščita: IP20
• Udarna napetost: Uimp: 4 kV
• Tip: AC
• Širina: 36 mm
• Blagovna znamka: Schelinger
