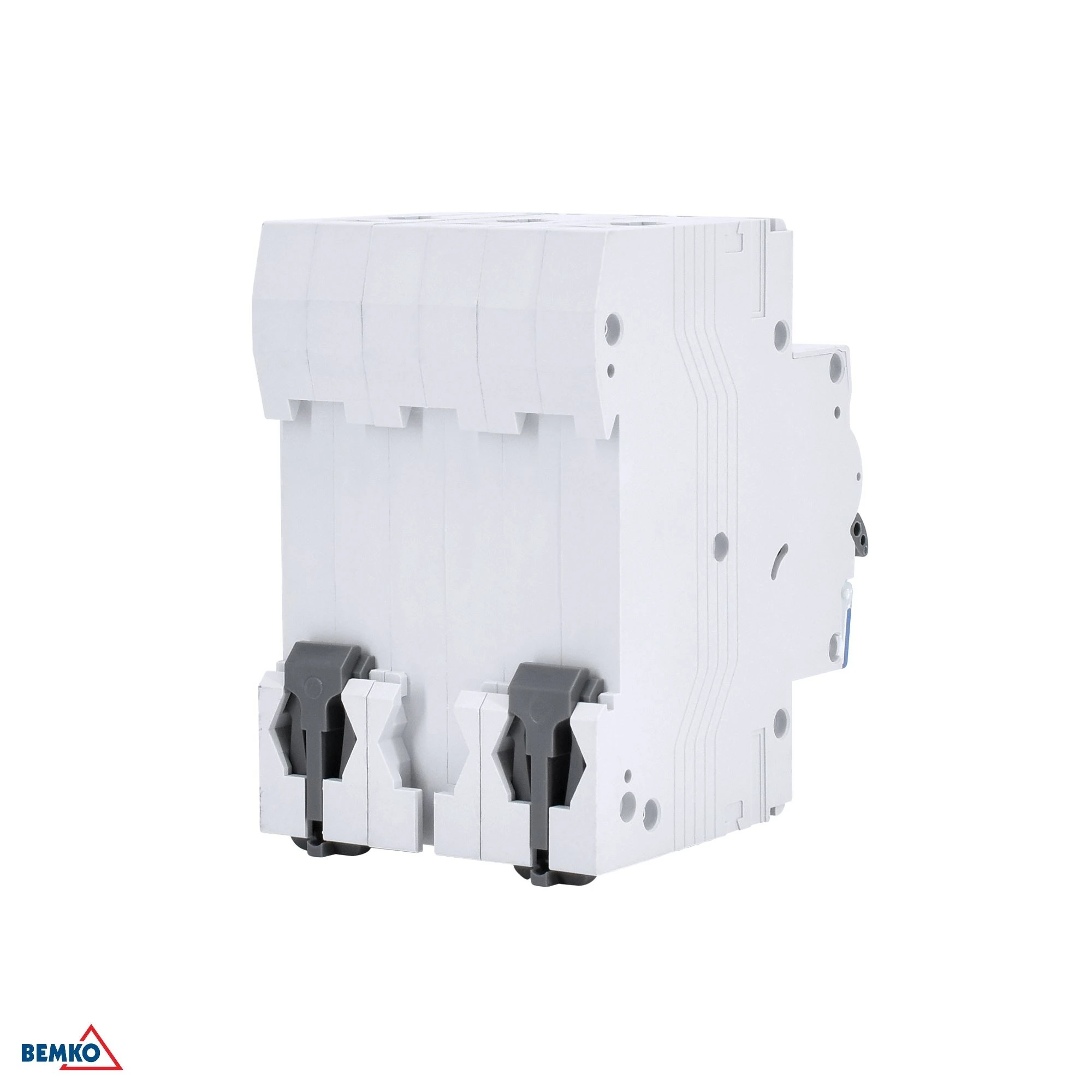

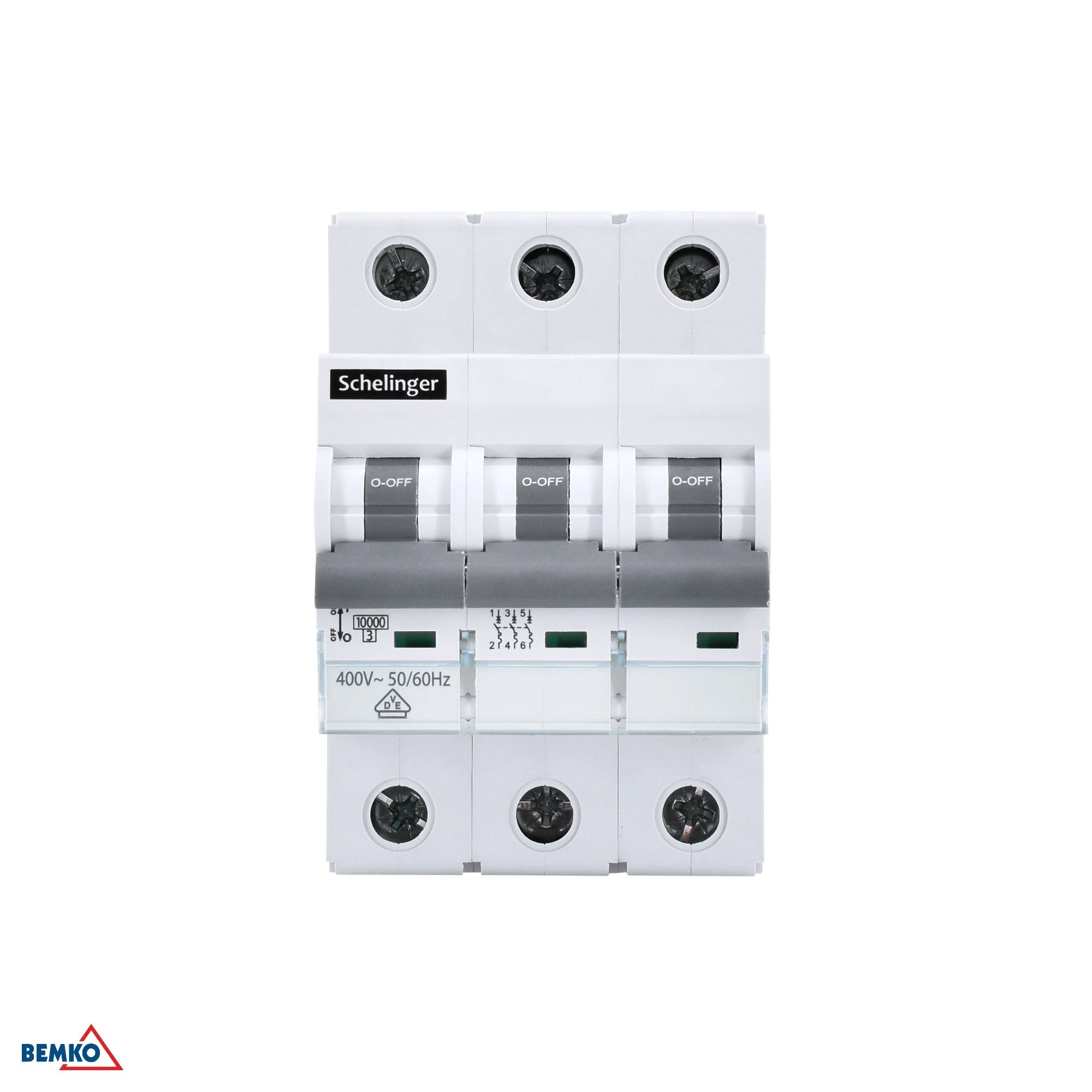

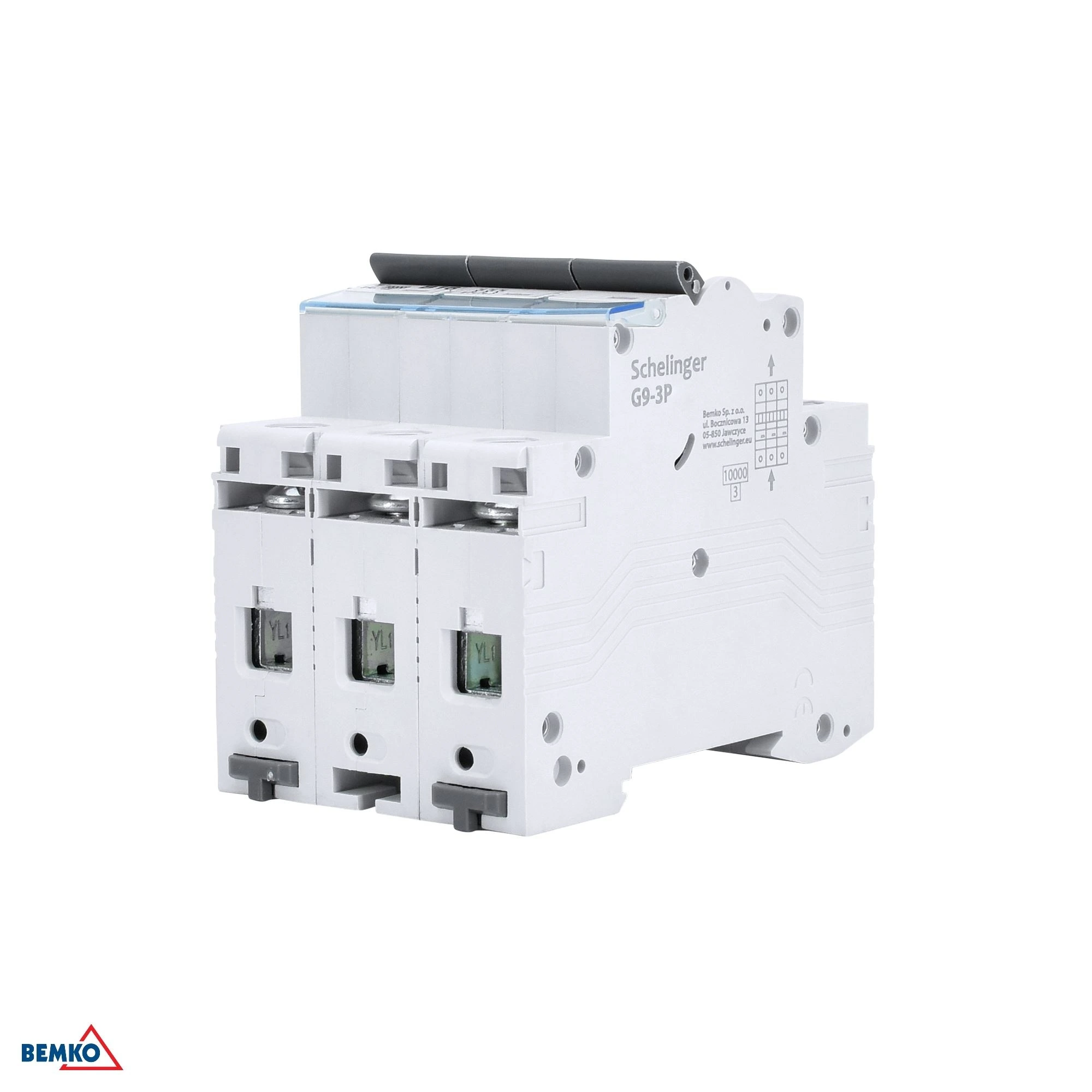

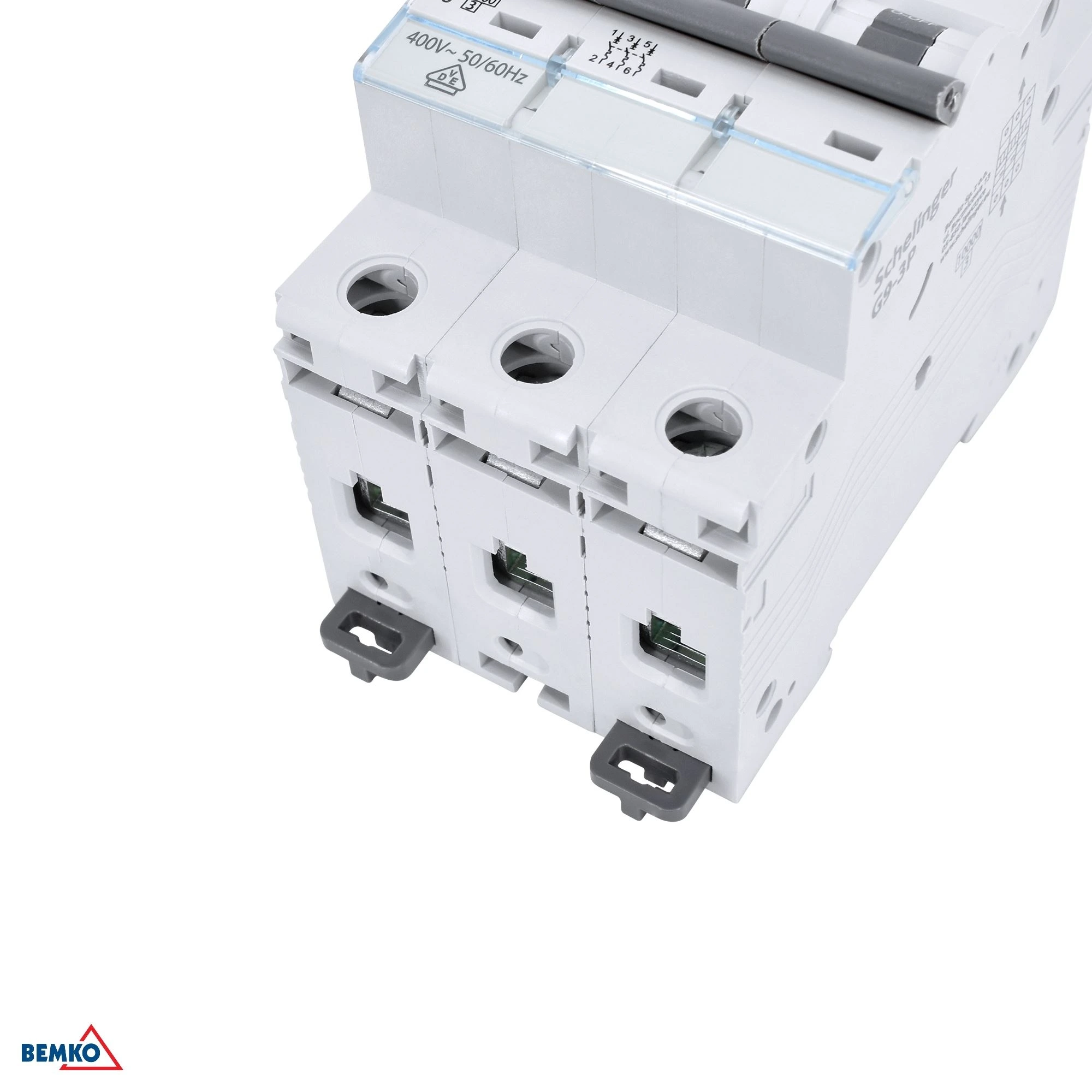

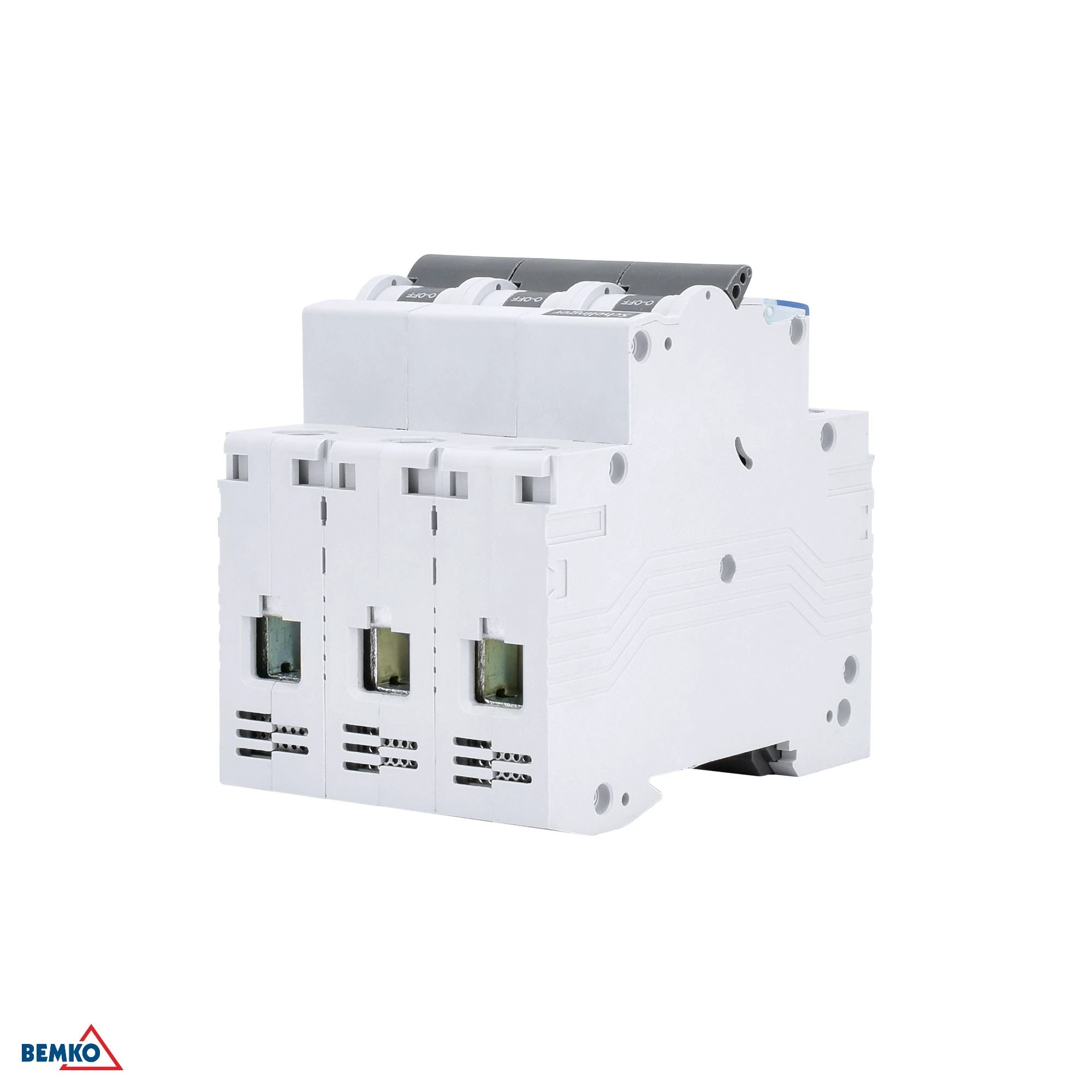

Schelinger modulový tripolni odklopnik 32A C 10 kA BM-A02-G9-3P-C32

Modulni tripolni odklopnik Schelinger je namenjen zanesljivi zaščiti trifaznih električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi nazivnega toka 32 A, karakteristike C in izklopne sposobnosti 10 kA je primeren za razdelilne omarice, kjer sta pomembna zanesljivost, preglednost in kompaktna modularna zasnova. Ta odklopnik deluje pri nazivni napetosti 400 V~ 50/60 Hz in ima 3-modulno izvedbo, zato se preprosto vključi v običajne razdelilne sklope. Njegove mere 53 × 81 × 69 mm olajšajo montažo tudi v omejenem prostoru. Na voljo je tudi stopnja zaščite IP20 za uporabo v notranjih inštalacijah.

• Tripolna izvedba za trifazne tokokroge
• Nazivni tok 32 A za običajne močnejše električne veje
• Karakteristika C, primerna za tokokroge z nekoliko višjimi zagonskimi tokovi
• Izklopna sposobnost 10 kA za višjo raven zaščite
• Kompaktna 3-modulna izvedba za razdelilno omarico
• Namenjen notranjim elektroinštalacijam s stopnjo zaščite IP20

Odklopnik je primeren za razdelilne omarice v gospodinjstvih, delavnicah, manjših obratih in tehničnih inštalacijah, kjer je potrebna zaščita trifaznih tokokrogov. Nazivni tok 32 A in karakteristika C pomagata pri napajanju tokokrogov, v katerih se lahko pojavljajo kratkotrajni zagonski tokovi brez neželenega izklapljanja. Nazivna napetost 400 V~ in kratkotrajna prenapetostna odpornost Uimp 4 kV ustrezata običajnim zahtevam za razdelilne aplikacije. Območje delovanja -5 °C do +30 °C omogoča uporabo v standardnih notranjih pogojih.

• Primeren za modularne razdelilne omarice
• Zaščita trifaznih električnih tokokrogov
• Stabilno delovanje pri običajnih notranjih pogojih
• Pregledna in prostorsko varčna rešitev zaradi 3 modulov

Izdelek je namenjen inštalacijam z nazivno napetostjo 400 V~ 50/60 Hz in tokokrogom, ki zahtevajo tripolno modularno rešitev. Primeren je za standardne razdelilne omarice in elektroinštalacije, kjer je potreben odklopnik z nazivnim tokom 32 A in karakteristiko C.

• Trifazni tokokrogi 400 V~
• Modularne razdelilne omarice
• Inštalacije s potrebo po 3-polnem odklopniku
• Tokokrogi z nazivnim tokom 32 A

• Karton: 40 kos
• Karakteristika: C
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 3
• Pakiranje: 4 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 32 A
• Izklopna sposobnost pri kratkem stiku: Icn: 10 000 A
• Stopnja zaščite (IP): IP20
• Prenapetostna odpornost: Uimp: 4 kV
• Širina: 53 mm
• Znamka: Schelinger
