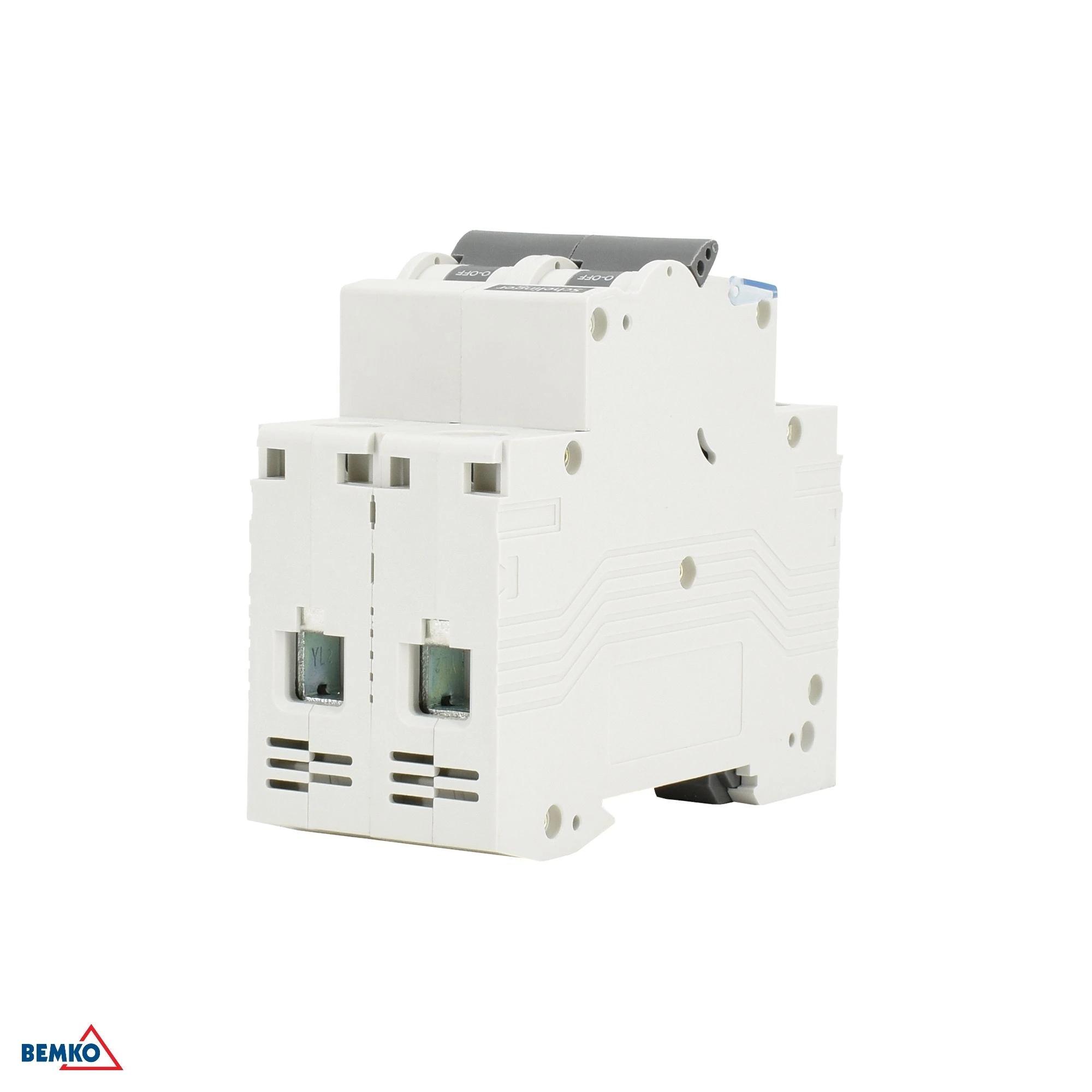

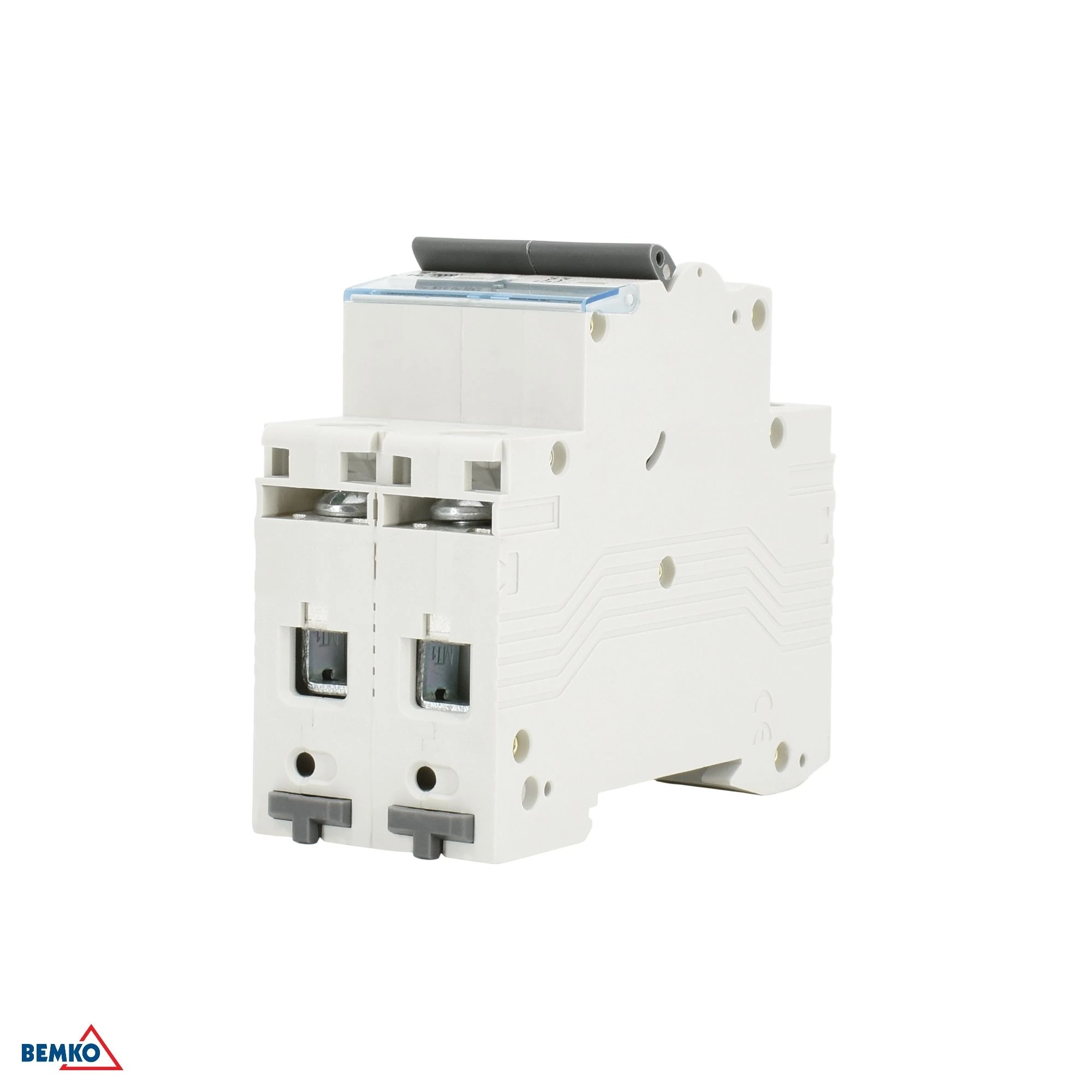

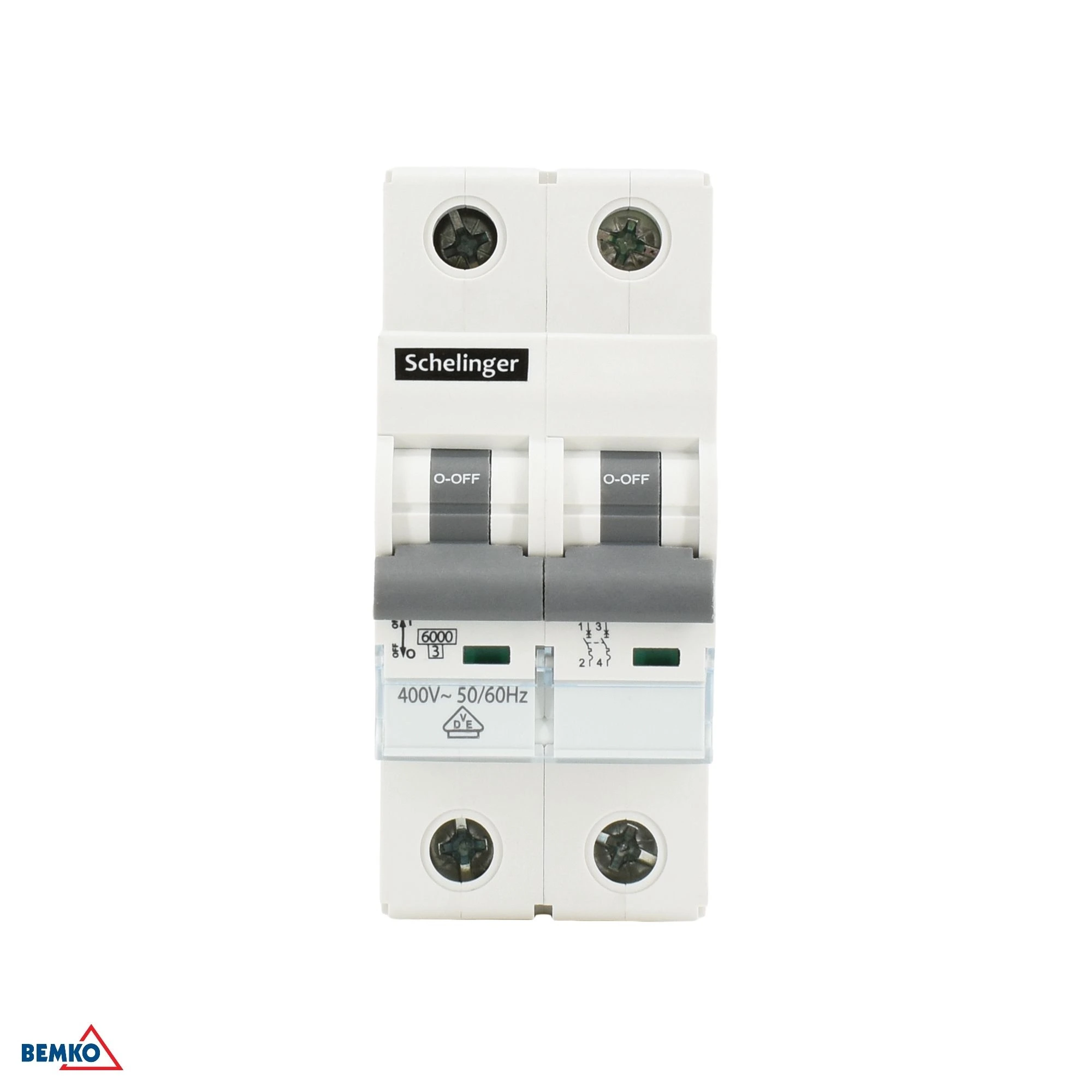

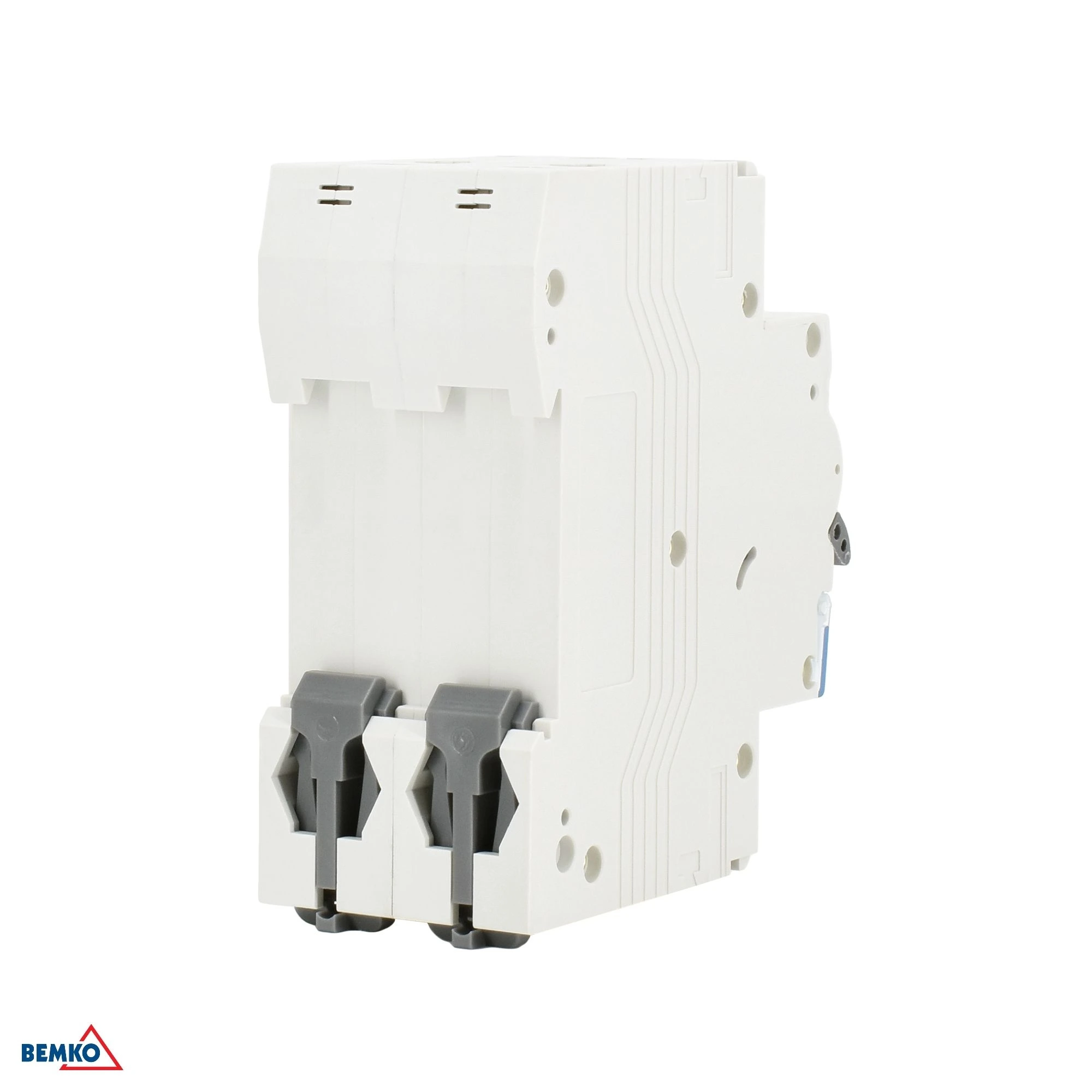

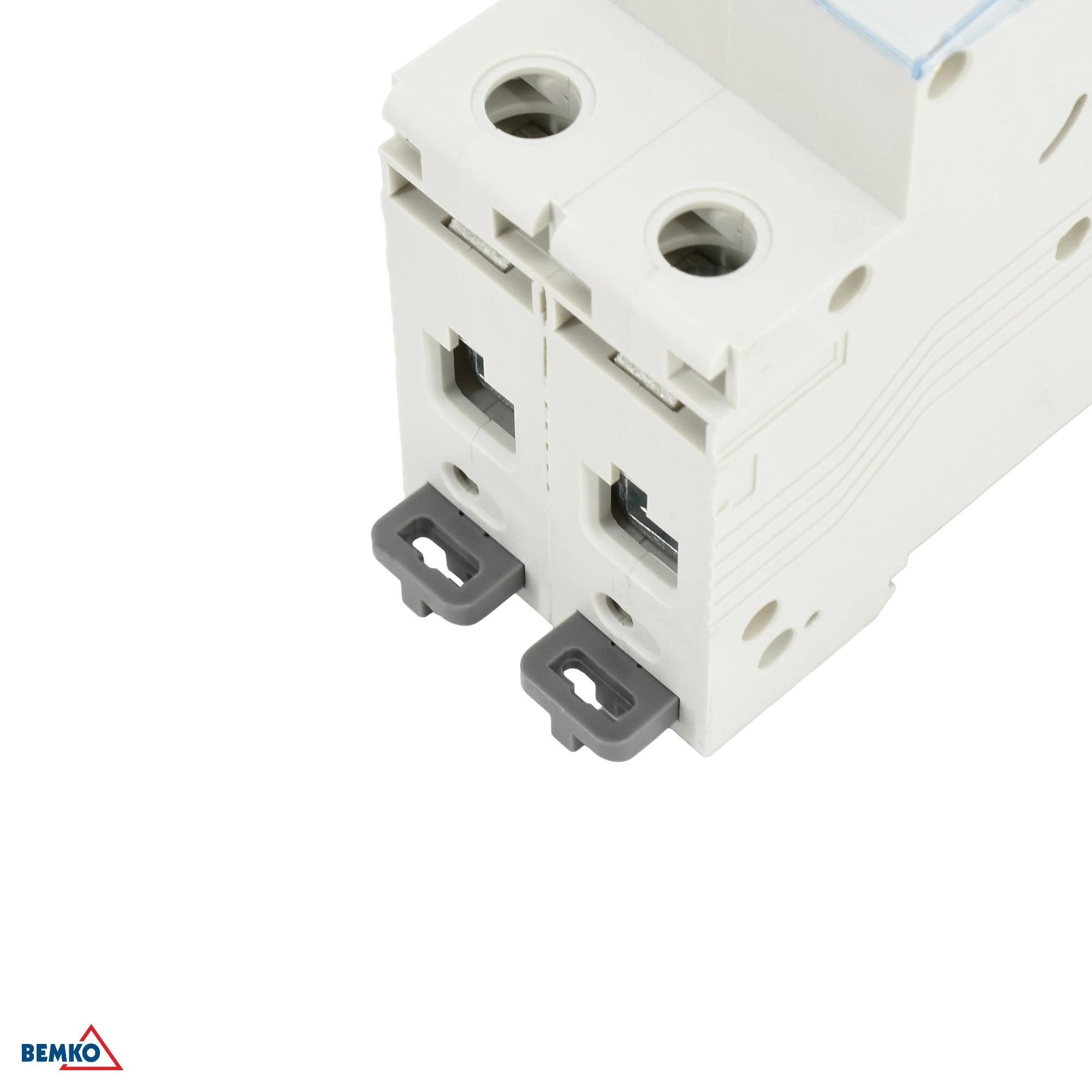

Modularni odklopnik 2-polni C16 16 A 6 kA Schelinger BM-A02-G8-2P-C16

Modularni odklopnik Schelinger BM-A02-G8-2P-C16 je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilni omarici. Zaradi 2-polne izvedbe, nazivnega toka 16 A in karakteristike C je primeren za običajne in nekoliko višje zagonske tokove. Kompaktna modularna izvedba za DIN letev prihrani prostor in olajša montažo.

• 2-polna izvedba za zaščito dveh vodnikov.
• Karakteristika C, primerna za tokokroge z običajnim zagonskim tokom.
• Nazivni tok 16 A.
• Izklopna zmogljivost 6 kA za učinkovito zaščito tokokroga.
• Le 2 modula širine – prostorsko varčna rešitev za razdelilno omarico.

Ta odklopnik ponuja kombinacijo kompaktnih dimenzij, natančno določenih električnih parametrov in enostavne vgradnje v standardne razdelilne omarice. Nazivna napetost 400 V~ 50/60 Hz, izolacijska napetost Ui 400 V in impulzna odpornostna napetost Uimp 4 kV potrjujejo uporabo v običajnih nizkonapetostnih inštalacijah. Stopnja zaščite IP20 je primerna za vgradnjo v zaprte razdelilne omarice.

• Nazivna napetost 400 V~ 50/60 Hz.
• Izolacijska napetost Ui 400 V.
• Impulzna odpornostna napetost Uimp 4 kV.
• Stopnja zaščite IP20 za montažo v razdelilni omarici.
• Delovna temperatura od -5 °C do +30 °C.

Odklopnik je namenjen za montažo v električne razdelilne omarice in za namestitev na DIN letev. Zaradi širine 35 mm in dvo-modulske izvedbe ga je mogoče enostavno kombinirati z drugimi modularnimi napravami. Primeren je za inštalacije, kjer je potrebna zaščita tokokroga pred preobremenitvijo in kratkim stikom v okviru parametrov, ki jih navaja proizvajalec.

• Namenjen za razdelilne omarice in DIN letev.
• Združljiv z modularnimi električnimi inštalacijami.
• Primeren za tokokroge z zahtevanim tokom 16 A.
• Delovni pogoji: -5 °C do +30 °C.
• Preizkusna in izklopna karakteristika C.

• Karton: 60 kos
• Karakteristika: C
• Razred omejevanja energije: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 2
• Pakiranje: 6 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 16 A
• Kratkostična izklopna zmogljivost: Icn: 6000 A
• Stopnja zaščite (IP): IP20
• Impulzna odpornostna napetost: Uimp: 4 kV
• Širina: 35 mm
• Znamka: Schelinger
