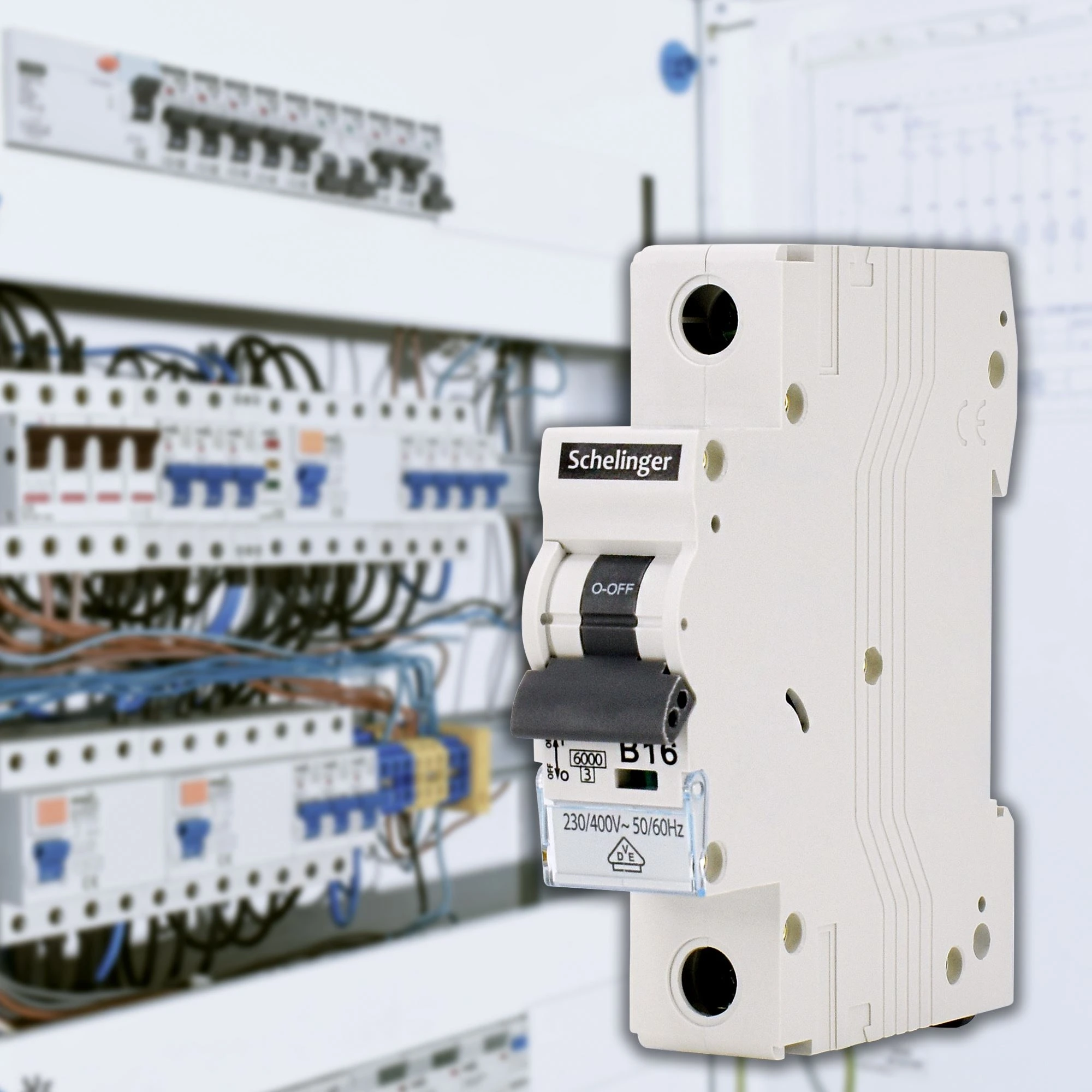

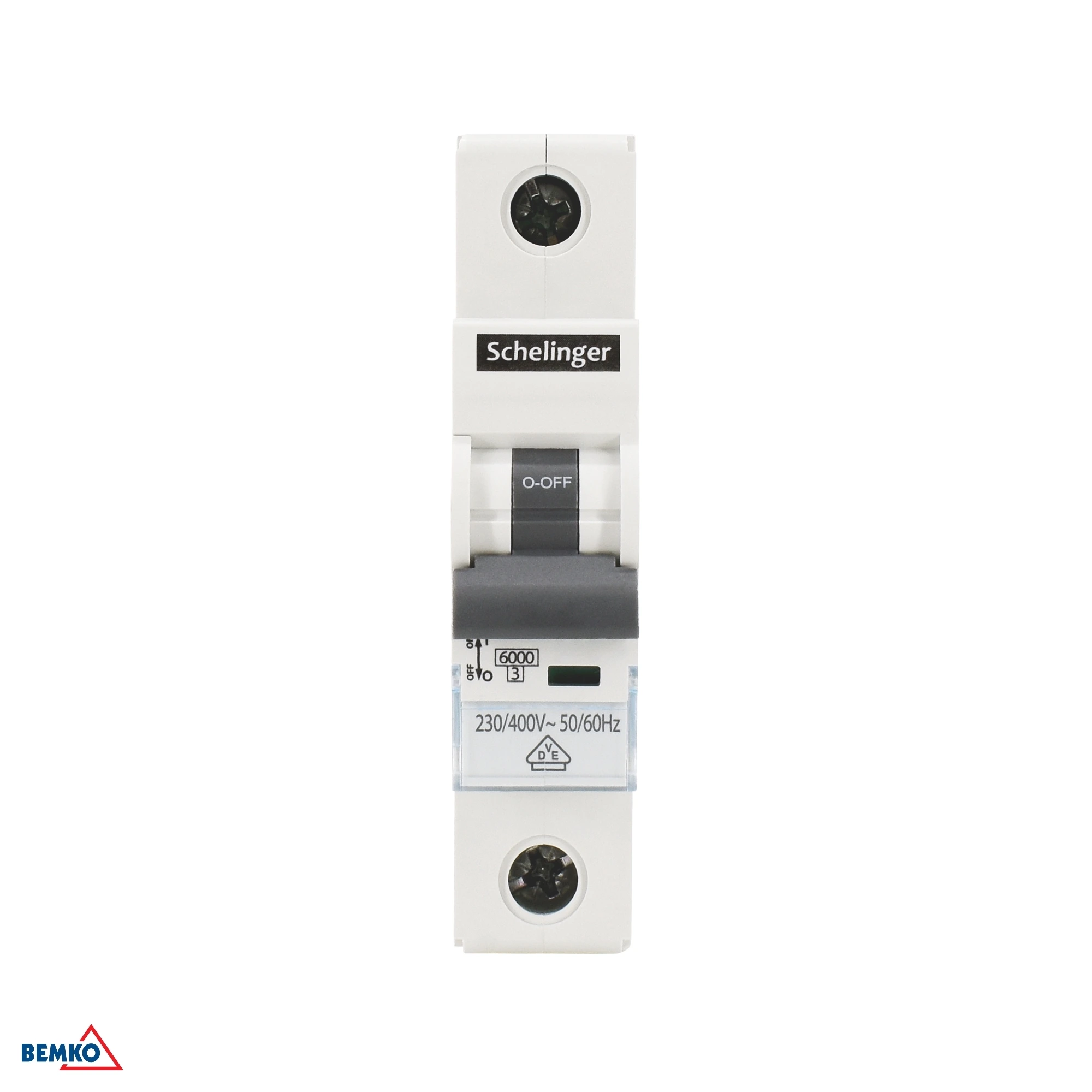

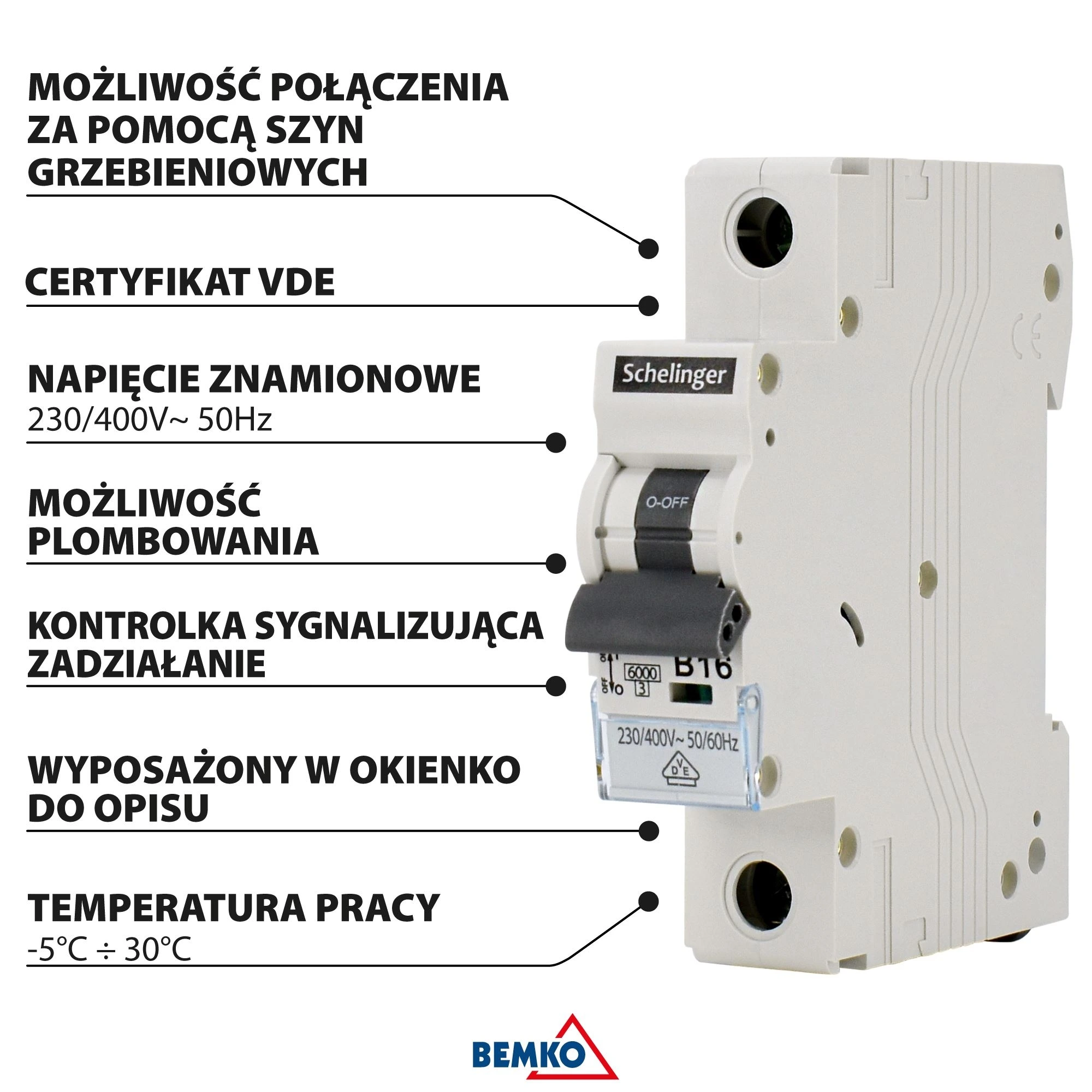

Modularni enopolni odklopnik 25A B 6 kA Schelinger BM-A02-G8-1P-B25

Modularni enopolni odklopnik Schelinger z nazivnim tokom 25 A je namenjen za razdelilne omarice, kjer je potrebna zanesljiva zaščita električnega tokokroga pred preobremenitvijo in kratkim stikom. Zaradi karakteristike B je še posebej primeren za običajne uporovne in svetlobne tokokroge, kjer mora reagirati pri standardni obremenitvi z bolj občutljivo izklopno karakteristiko. Kompaktna modularna izvedba zavzame le 1 modul, zato se zlahka vključi tudi v manjše razdelilne omarice. Nazivna napetost 230/400 V~ 50/60 Hz in izklopna sposobnost 6 kA ga uvrščata med praktične rešitve za običajne hišne in manjše inštalacijske aplikacije.

• Enopolna izvedba za zaščito enega tokokroga
• Nazivni tok 25 A
• Karakteristika B za običajne tokokroge
• Izklopna sposobnost 6 kA
• Širina samo 1 modul za prihranek prostora v razdelilni omarici

Ta odklopnik omogoča preprosto montažo v modularne razdelilne omarice in pregledno zaščito električne inštalacije. Zaradi nazivnega napetostnega območja 230/400 V~ 50/60 Hz je uporaben v običajnih enofaznih in trifaznih sistemih, odvisno od konkretne vezave. Stopnja zaščite IP20 ustreza vgradnji v zaprte elektroinštalacijske naprave, obratovalna temperatura od -5 °C do +30 °C pa podpira uporabo v standardnih notranjih pogojih.

• Preprosta rešitev za zaščito tokokroga v razdelilni omarici
• Kompaktne mere za prostorsko varčno vgradnjo
• Primerno za običajne notranje elektroinštalacije
• Pregledni parametri za zanesljivo delovanje

Odklopnik je primeren za vgradnjo v modularne razdelilne omarice kot zaščitni element za izbrane vtičniške, svetlobne ali druge običajne tokokroge glede na načrt elektroinštalacije. Zaradi enopolne izvedbe se uporablja tam, kjer se ščiti en električni tokokrog. Pri izbiri je pomembno preveriti ujemanje z zahtevanim nazivnim tokom, tipom tokokroga in razpoložljivim prostorom v razdelilni omarici.

• Namenjen za modularne razdelilne omarice
• Primeren za enopolno vezavo
• Uporaba glede na projektirani električni tokokrog
• Treba je preveriti ujemanje z nazivnim tokom 25 A

• Blagovna znamka: Schelinger
• Tip karakteristike: B
• Nazivni tok: 25 A
• Nazivna napetost: 230/400 V~ 50/60 Hz
• Izolacijska napetost: 400 V
• Impulzna napetost: 4 kV
• Izklopna sposobnost pri kratkem stiku: 6 000 A
• Število modulov: 1
• Širina: 17,5 mm
• Višina: 69 mm
• Dolžina: 81 mm
• Stopnja zaščite: IP20
• Delovna temperatura: -5 °C do +30 °C
• Pakiranje: 12 kos
• Karton: 120 kos
