Revopoint Trackit SR - CMM-Edition

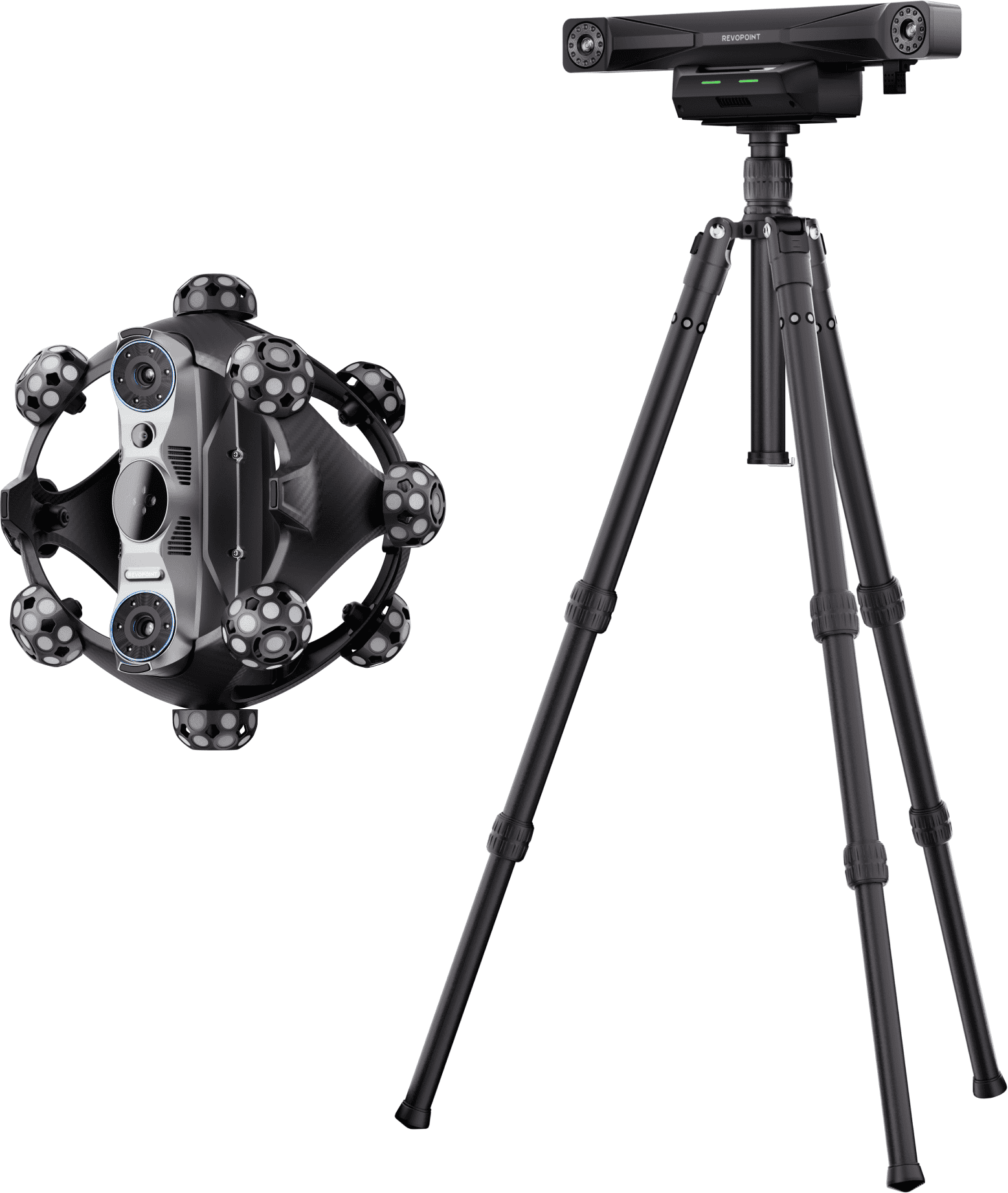

Trackit SR znamke Revopoint je profesionalni 3D-skener z optičnim sistemom sledenja, zasnovan za najvišjo natančnost, prilagodljivost in brezžični delovni postopek. Združuje zmogljiv ročni skener z inteligentno sledilno enoto, ki v realnem času zaznava prostorski položaj skenerja. Rezultat so zelo natančni 3D-skeni brez označevalcev na obdelovancu, brezžični prenos podatkov in delovni postopek, ki zagotavlja zanesljive rezultate tudi pri velikih obdelovancih in v zahtevnih proizvodnih okoljih.

Triple Blue Laser Capture s tremi načini zajema v enem skenerju

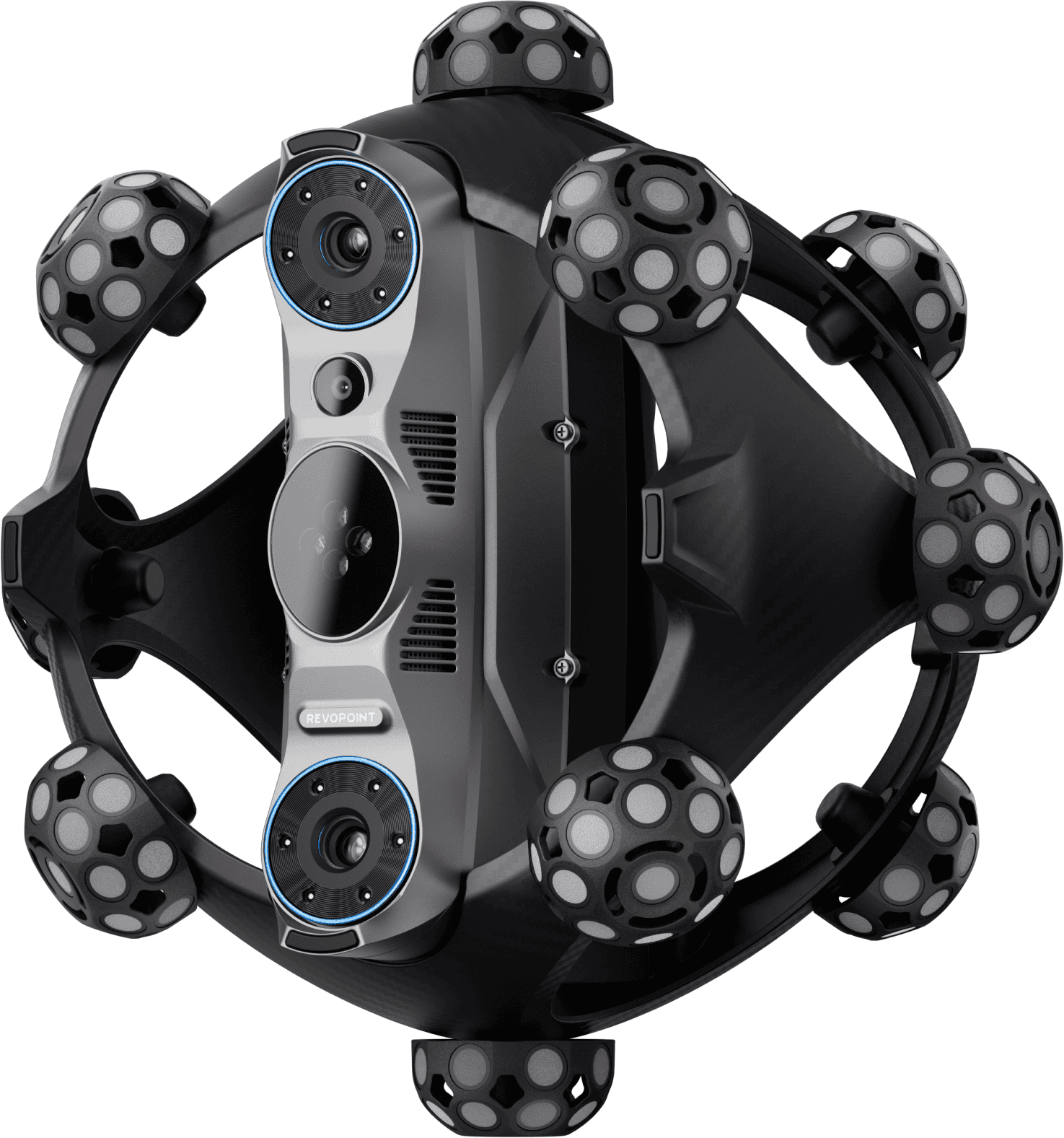

Jedro naprave Trackit SR je zmogljiv trojni laserski sistem, ki vam za vsako uporabo ponuja ustrezen način:

• 30 križnih laserskih linij za podroben zajem: do 2 milijona točk na sekundo za filigranska in fino strukturirana območja,
• 17 vzporednih laserskih linij za hitro skeniranje velikih obdelovancev z nizkim kontrastom,
• ena laserska linija za globoke odprtine, ozke reže, prezračevalne odprtine in rešetke: zanesljivo zajame tudi težko dostopna območja.

Tako pri vsakem skeniranju dosežete optimalno razmerje med hitrostjo, stopnjo podrobnosti in dostopnostjo.

Najvišja natančnost z optičnim sledenjem

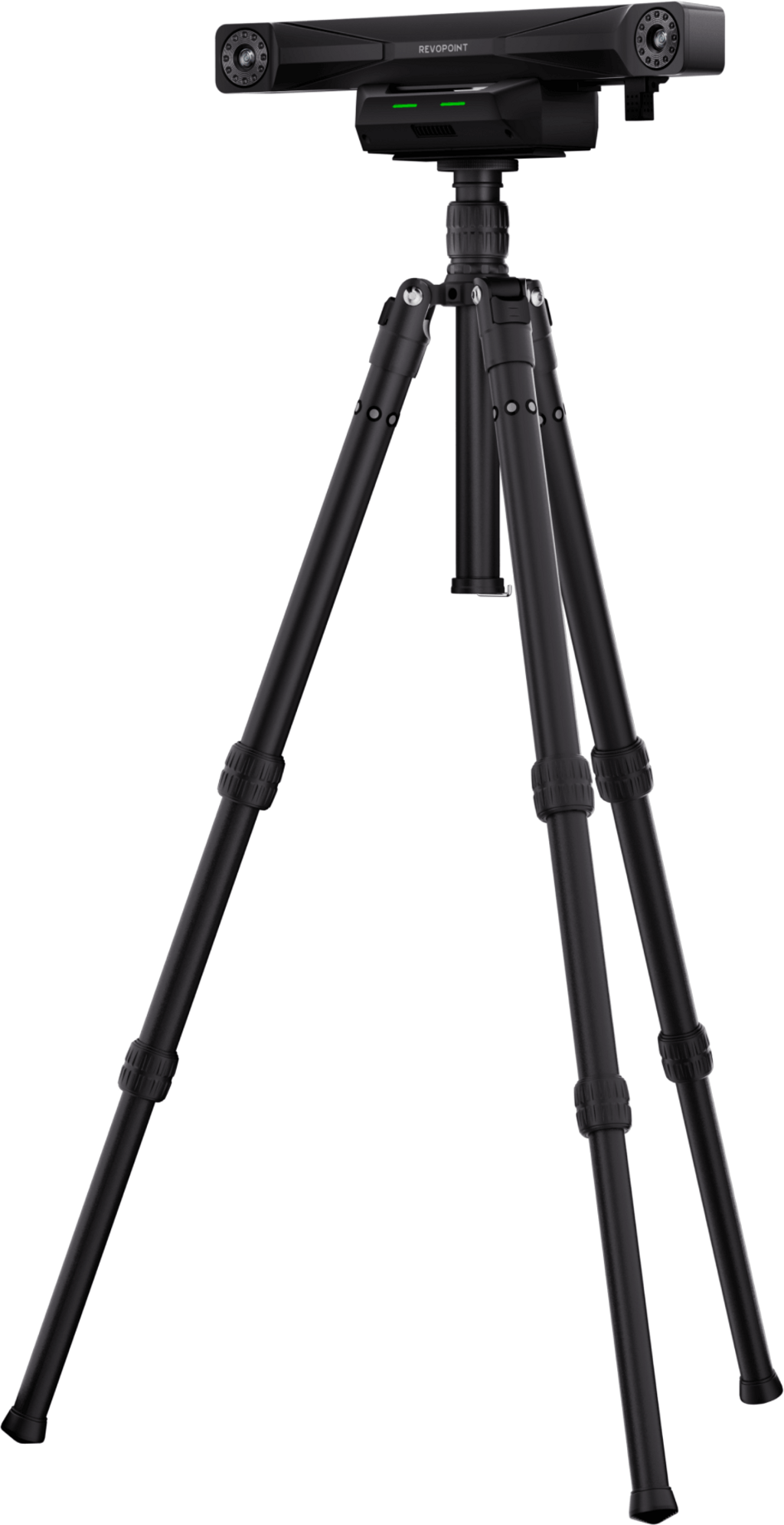

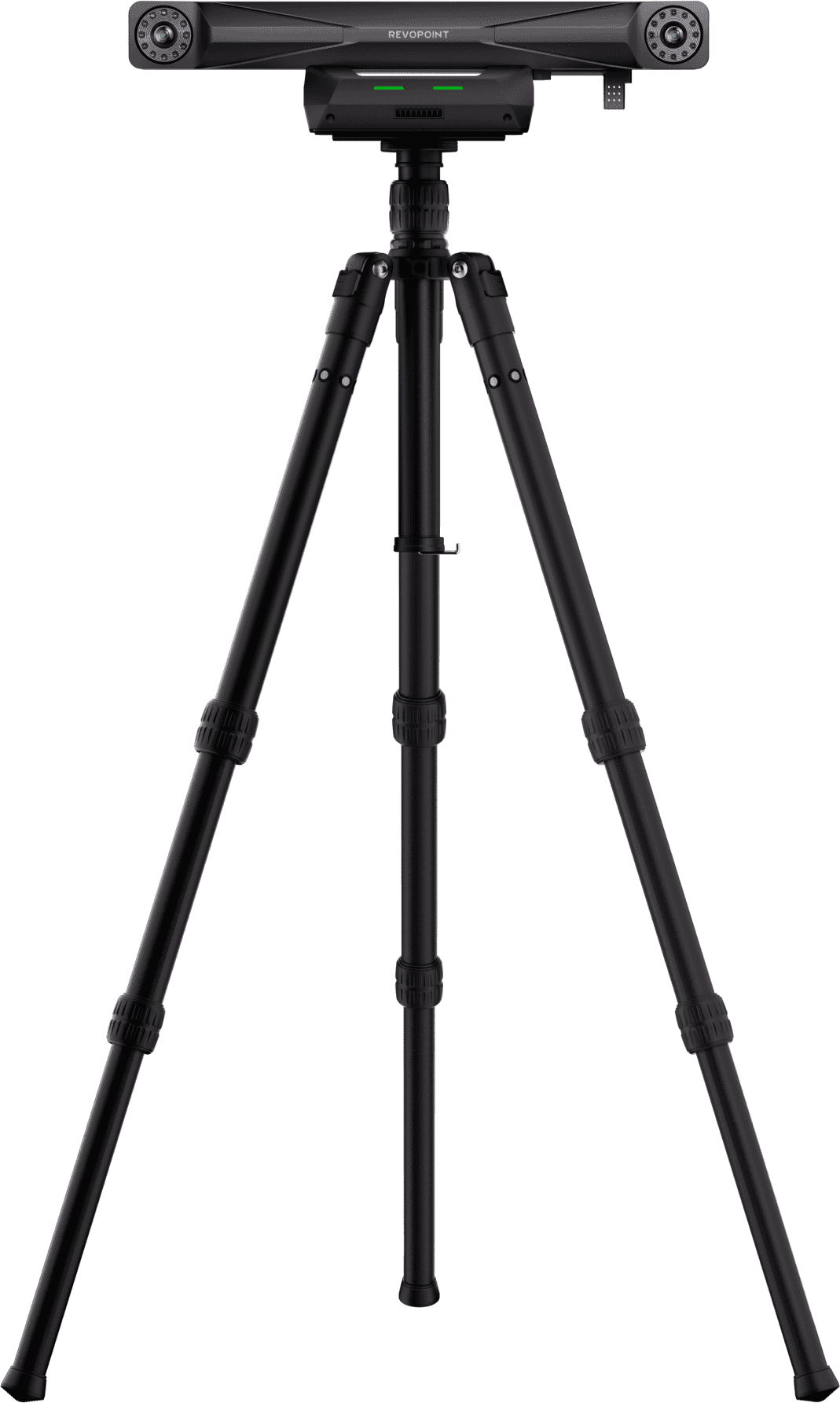

Vgrajeni sistem sledenja v realnem času zaznava prostorski položaj ročnega skenerja in tako omogoča zelo natančno 3D-skeniranje brez označevalcev na obdelovancu. Namesto zamudnega lepljenja referenčnih točk skener preprosto prosto premikate okoli predmeta, sledilnik pa poskrbi za vse ostalo.

> Prostorninska natančnost: 0,02 mm + 0,04 mm x L (m)

Brezžičen, mobilen in prilagodljiv

Trackit SR je dosledno zasnovan za brezžični delovni postopek:

• zamenljiva baterija za neprekinjeno delo,
• WiFi 6 za brezžični prenos podatkov v realnem času,
• samostojno delovanje skenerja za neodvisno skeniranje z označevalci, kadar je to potrebno.

Zato je Trackit SR idealen za mobilno uporabo na lokaciji, v delavnicah, na terenu ali v proizvodnih okoljih s pogostim menjavanjem delovnega mesta.

Lahek, kompakten in preprost za transport

S skupno težo le 2,5 kg (sledilnik: 1,5 kg, skener: 1 kg) je Trackit SR posebej mobilen in preprost za prenašanje. Celoten sistem z dodatno opremo lahko shranite v robusten kovček Trolley Case, zato je idealen za uporabnike, ki pogosto delajo na različnih lokacijah.

Wireless Multi-Station-Scanning za velike obdelovance

Za velike predmete, ki jih ni mogoče v celoti zajeti z enega položaja sledilnika, Trackit SR ponuja brezžično funkcijo Multi-Station. Sledilnik lahko prosto prestavljate okoli obdelovanca, 5 skupnih referenčnih točk pa zagotavlja natančno združevanje posameznih posnetkov v celovit rezultat brez vrzeli.

Robusten karbonski okvir za največjo zanesljivost

Enodelno ohišje iz karbonskih vlaken naprave Trackit SR je zasnovano za največjo togost in dimenzijsko stabilnost. Okvir je odporen proti temperaturnim nihanjem, vibracijam in mehanskim obremenitvam pri vsakodnevni uporabi ter tako zagotavlja, da kalibracija sistema dolgoročno ostane nespremenjena.

Podroben zajem tekstur

Poleg geometrije Trackit SR z visokoločljivostno RGB-kamero zajema tudi površinske teksture skeniranih predmetov. Tako nastanejo fotorealistični 3D-modeli z naravnim prikazom barv, kar je idealno za dokumentacijo, predstavitve ali digitalne dvojčke.

Takoj pripravljen za uporabo z aktivnim ogrevanjem

Trackit SR ima vgrajeno aktivno ogrevanje, ki sistem v samo 2 minutah segreje na delovno temperaturo. Notranji in zunanji temperaturni senzorji med celotnim postopkom skeniranja neprekinjeno spremljajo toplotno stabilnost.

Vsebina paketa:

> Standard Edition:

• 1 x skener
• 1 x sledilnik
• 1 x Auto-Calibration Gimbal z dvoosnim sistemom
• 1 x stojalo
• 1 x adapterska plošča za Gimbal
• 1 x objemka Quick Release Clamp
• 1 x kalibracijska plošča
• 1 x kalibracijska palica
• 1 x napajalni adapter
• 1 x kabel Tracker-PC (Tracker – PC)
• 1 x kabel Scanner-PC (Scanner – PC)
• 1 x kabel skenerja (Tracker – Scanner)
• 1 x kabel Gimbal (Tracker – Gimbal)
• 1 x zaščitni ovoj za kabel
• 20 x magnetni označevalci
• 200 x samolepilni označevalci
• 1 x Trolley Case (transportni kovček s kolesi)
• 2 x bateriji za skener
• 1 x polnilnik baterij za skener

> CMM Edition:

• obseg dobave različice Standard Edition

+

• Ball Plate
• programska oprema Revo Measure (1-letna licenca) – podpira samo Windows 10/11!

Tehnične specifikacije:

> Scanner:

> Tracker:
