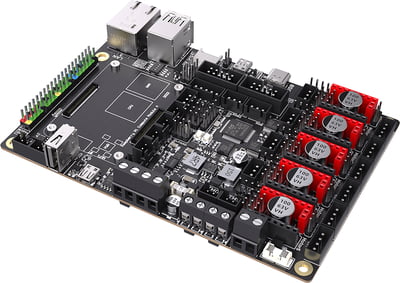

BIGTREETECH Manta M5P

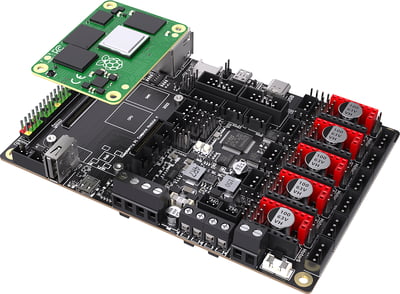

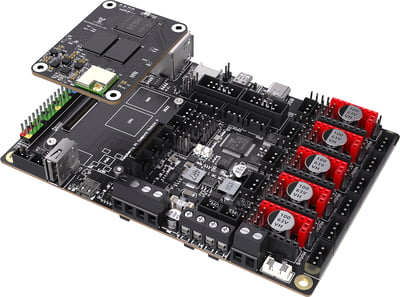

BIGTREETECH Manta M5P je 32-bitna matična plošča, zasnovana posebej za delovanje Klipperja. Plošča omogoča neposredno namestitev BIGTREETECH CB1/Raspberry Pi CM4 za zagon Linuxa in Klipperja. Kar je posebno pri tej matični plošči, ima glave BTB vgrajene neposredno nanjo, da strankam olajša izbiro med CM4 ali drugo rešitvijo. Glavni poskus je nadomestiti neverjetno pomanjkanje Raspberry Pi CM4!

Glavne značilnosti:

32-bitni 64MHz ARM Cortex-M0+ serija STM32G0B1RET6
napetost CNC ventilatorja poljubno izbirate med 24, 12 in 5 V
odzivna zaščita eFuse
zamenljiva varovalka z neverjetno enostavnim vzdrževanjem

Lastnosti:

MCU serije ARM Cortex-M0+ STM32G0B1RET6

Matična plošča serije Manta uporablja 32-bitni 64MHz mikrokrmilnik ARM Cortex-M0+ serije STM32G0B1RET6. Vdelana programska oprema MCU podpira nadgradnjo prek kartice SD ali prek načina DFU z ukazom Klippers make flash.

Zaščiteno vezje za senzor za merjenje temperature

Vezje matične plošče Manta M5P je zaščiteno, da prepreči poškodbe mikrokrmilnika zaradi kratkega stika z grelno ploščo ali grelnih vložkov.

Priključek senzorja podpira nastavitev pull-up upora z mostičkom, tako da ne potrebujete več dodatnega modula za PT1000!

Neverjetno uporabni vmesniki

glave BTB so nameščene med matično in jedrno ploščo, da lahko poleg CM4 uporabljate tudi druge jedrne plošče,
vgrajen način SPI in UART gonilnika TMC in vgrajenega zatiča DIAG, ki ga je enostavno konfigurirati s mostički,
vgrajen vmesnik SPI za priključitev merilnika pospeška za omogočanje oblikovanja vnosa strižnika,
vrata bližinskega stikala na vozilu podpirajo izbiro vrste NPN in PNP, z izbiro napetosti med 24, 12 in 5 V,
več razširitvenih vrat: M5P podpira senzor iztekanja filamentov, BLTouch, RGB itd.

eFuse

Matična plošča vsebuje eFuse, vrhunsko elektronsko varovalko. Ko pride do preobremenitve, eFuse poskrbi za hitrejši izklop ko je preobremenitev odpravljena, zagotavlja samodejni ponovni zagon. Zelo natančna in brez posebnega vzdrževanja zaščita eFuse zazna vsako okvaro tokokroga in izpolnjuje neverjetno visoke varnostne standarde tokokroga.

Prednosti na prvi pogled:

hiter izklop v primeru preobremenitve,
samodejni ponovni zagon, ko je preobremenitev odpravljena,
delovanje pri nizkih tokovih,
nadtokovna zaščita,
zaščita pred kratkim stikom,
zaščita pred povratnim tokom,
prenapetostna zaščita,
zaščita pred obratno polarnostjo.

Več informacij, navodil in vdelane programske opreme najdete tukaj!
